一分二功分器 HFSS13

看到有些人要Hfss功分器的例子，于是就随便建一个玩玩吧。
只是个初样，还比较衰，基本上处于无法实际使用的处境。有兴趣的童鞋可以随便改改阻抗变换线，应该可以得到一个比较好的结果的。这种尺寸大概 就是1.5G到3G Hz 用的。
一般做这种东西，协同仿真时比较合理的一种方式。先大概地考虑一下尺寸，布局，板材等这些东东，然后用AWR或者ADS算一个大概的变换线的长度和宽度。一般单节变换驻波小的频带比较窄，随着节数的增加，频带可以增宽一点。但节数越多，肯定是越复杂的，还有某些不好的什么效应，除了能明白损耗加大之外，别的我没搞懂是什么东西。变换线的长度一般是1/4波长，但我们现在做的功分器可以不受这一限制了。AWR和ADS的模型是理想化的模型，貌似都不考虑线与线之间的耦合或者谐振以及边缘效应。所以准确性上要打上一点折扣。如果耦合，谐振比较大，那就是大打折扣的。大体上来说，AWR或者ADS能仿真出来的东西，HFss或者CST就能仿真出来。然后大概也能做出来了，但这一过程还是有各种各样的偏差的，这就需要经验与调试了。
拿到大概的变换线长宽之后，就是用HFSS或者CST建全模型仿真了。如果遵循变换线1/4长度这个规则，大概是很快很容易就能搞定的事情了。但这样做出来的东西就没有竞争力了，因为太大了。以上这个模型就是不守这个规则的，只是凭印象随便建的，我大概也不能告诉大家准确的模型，这涉及职业操守与秘密。总之指标不是一般的烂，此模型采用了50欧电缆接入的方式，电缆是一定要接地的，否则是各种谐振，驻波不会小的。以前做的结果是驻波VSWR<1.1 , 功分比 -3.028dB一般我们做的功分器只考虑三个指标：驻波比，功分比（含损耗）和相位差，别的基本不予考虑。还有就是大小和成本的问题了。
这篇东西大概也只能指引一下新手，希望对你们有用。
Powerdiviter.zip

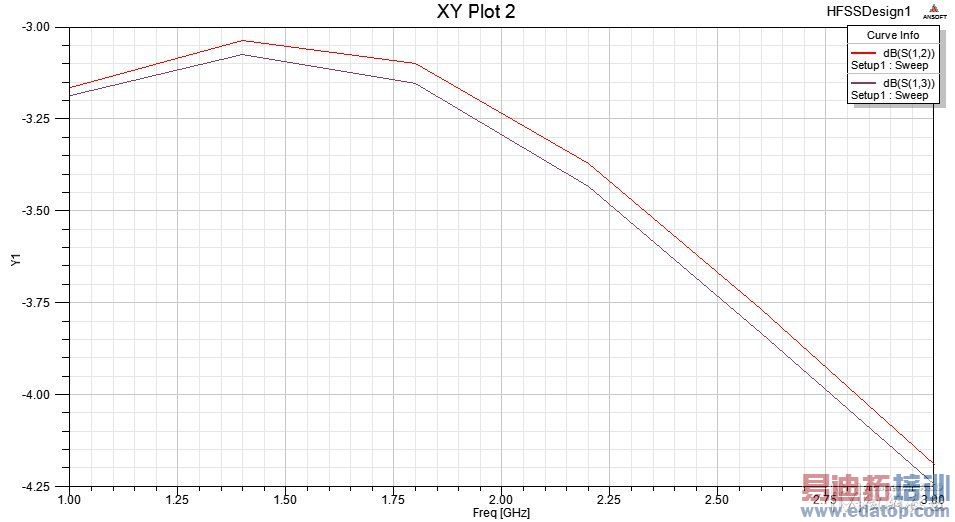

这是结果，没什么意义的，实在太烂了。

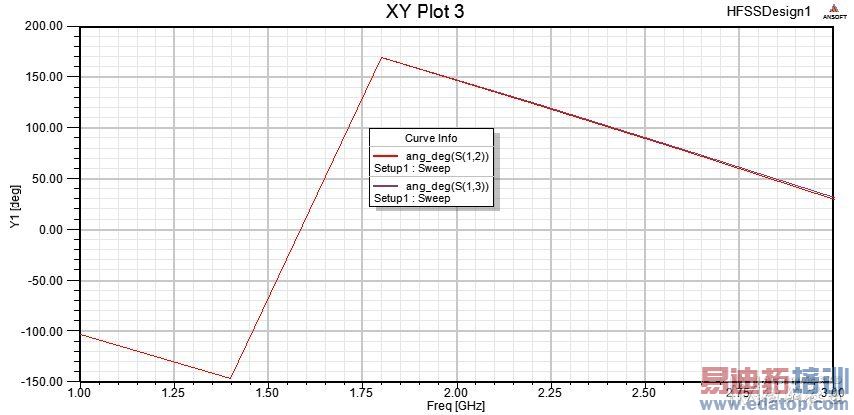

相位差

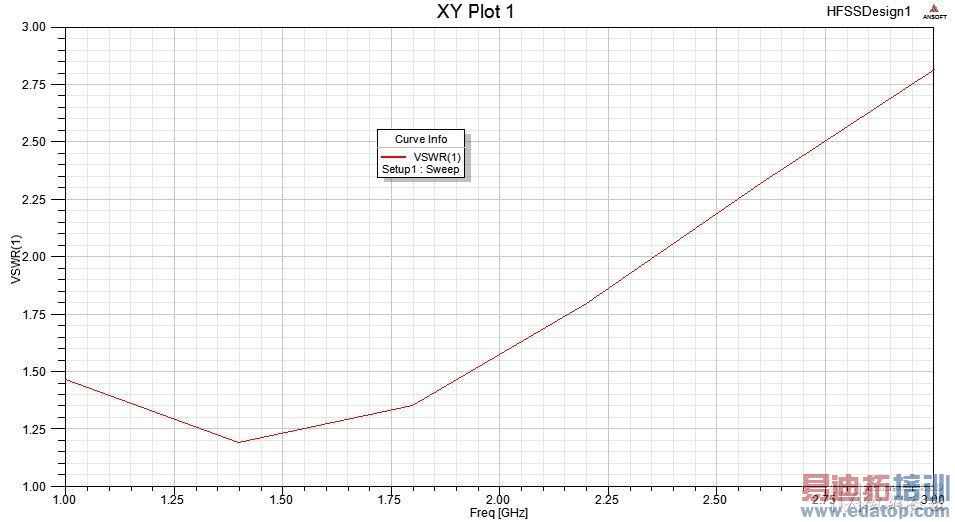

驻波比

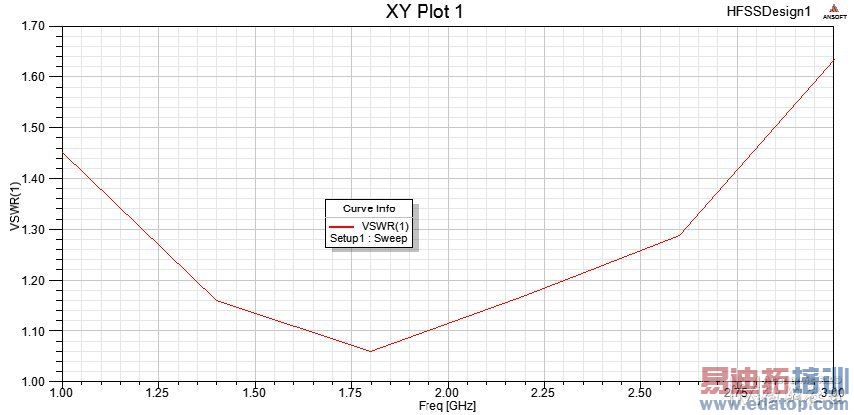

随便改了改，曲线变成了这样子，剩下的交给感兴趣的童鞋了。所有要做的事情就是让S11圆图收敛于圆心。

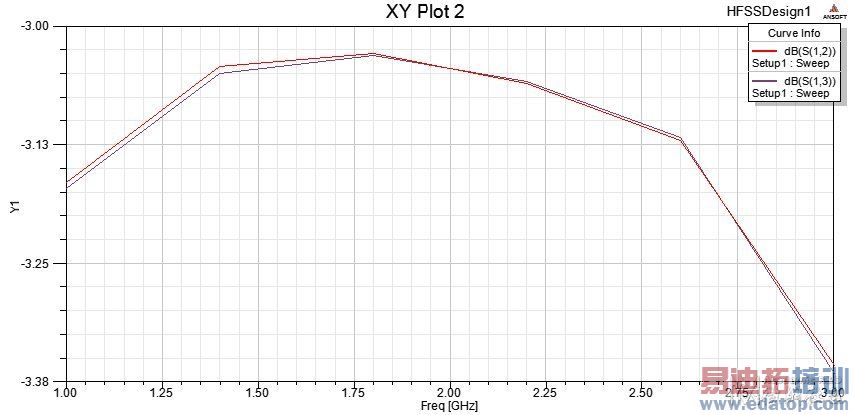

功分比

相位差



腔体的还是微带的？



微带



看起来还可以吧
