平面波入射 微带线端口电压变化，可以用HFSS仿出来吗？

搜到了一篇文献，
使用的是平面波入射实际PCB板上的微带线，
仿真求解微带线端口电压响应，
我试着使用HFSS练习，可没做出来
问题在于：
没弄明白文章所指的端口电压，怎么定义的？
最初理解是求解S21参数，可是在建模型后才发现若要求解S21，就必须在端口施加激励，但同时外界也有平面波入射啊，两个激励都存在，这样也可以吗？



可能的方法，不確定對，自己試試，：
1. MS-TRL 兩邊設 50 Ohm port.
2. Excitation 用平面波注入，
[ Excitation > Assign > Incident wave > Plane Wave ]
==> Z=1000 mm==> E0 Vector 1,0,0 ==> k Vector 0,0,1
( 因為 E 場在 X 方向， k 在 Z 方向 )
3. Sweep 1 - 10G 看port 電壓。



TO honejing:
首先谢谢你的回复！
另有疑问：
1、两边设成50欧姆，使用的是assign boundary---lumped RLC，选择电阻一项吗？
2、k Vector是不是应该设置成0，0，-1？
还有就是Z无论设置成多少，在绘图区看不到明显的区别啊



我把模型上传，honejing，有时间帮我检查下，模型激励加的对不对！
如果加的是lumpedRLC的话，在创造报告时，HFSS中应该怎么看端口电压呢？糊涂了，呵呵！
平面波入射 微带线端口电压变化.rar

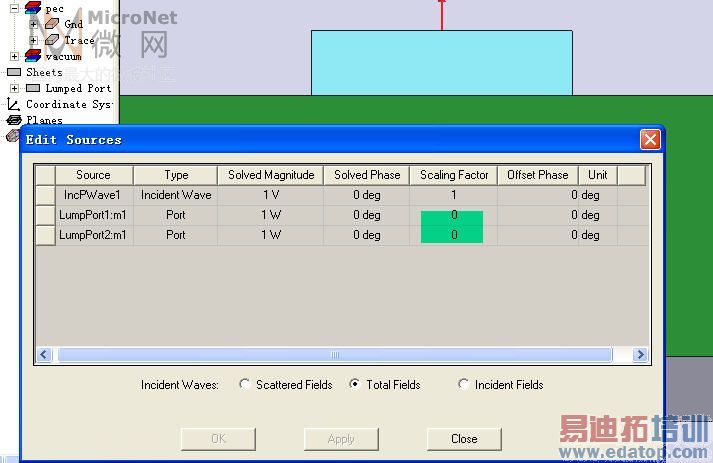

如果施加的是lumpedport端口，在edit source中，lumpedport1和2的比例因子都为0，
是不是表示HFSS就不计算它们的影响了，只计算平面波感应，是这样吗？
另问：HFSS这个软件能够同时计算多个辐射源同时工作的辐射场强吗？现在发现对软件的功能不是很了解啊



看来比较难啊！



文献呢？
