HFSS运行螺旋模型中遇到的问题
录入：edatop.com 点击：

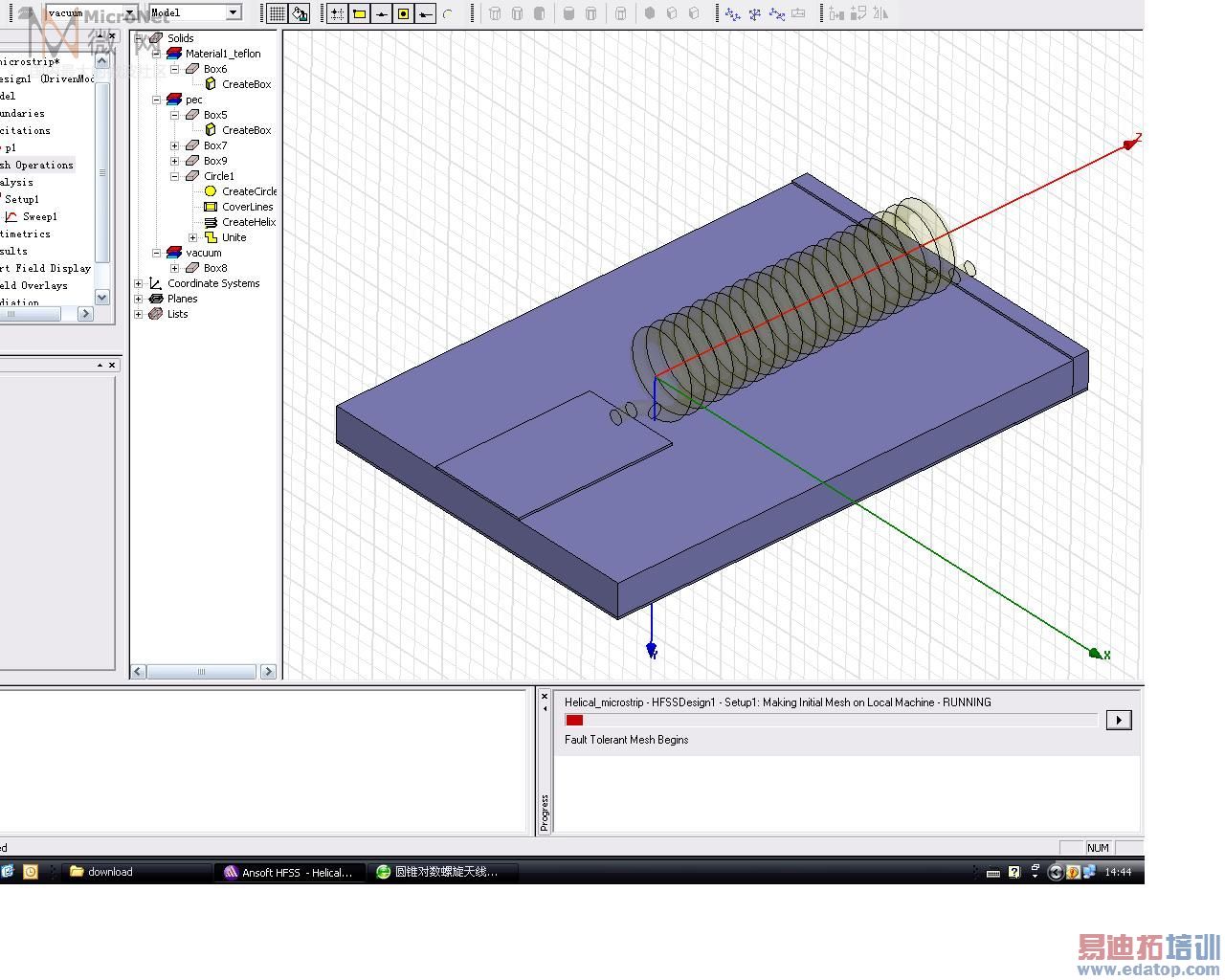

我用hfss10或是11运行图示的螺旋电感的问题时，运行不到一分钟就卡在下面的地方再也不动了，这是为什么啊？按照图示问题，应该机器划分网格时遇到问题产生的，不过我不知道怎么修改！？以前做模型的时候网格划分默认就可以，所以也没有怎么仔细研究过
：18de
：18de
顶起，等待高手赐教:14bb
不知道什么原因……LZ换12版本试一试吧，有些我在11仿不了的模型12就可以。
呵呵。HFSS在计算这些圆柱型模型会剖分比较慢。建议楼主改成棱形的螺旋试试。
把截面改成线，用线扫，设pec
确实好慢啊，我正在仿真，都运行了快一个小时了都还没完。汗！
螺旋曲线太光滑，HFSS抛分的网格太多了，所以很慢，建议将螺旋曲面做成多面体，近似计算
建议楼主用CST计算，不过螺旋曲线这种东西很光滑，划分的网格也多，所以比较耗CPU和内存。
