HFSS Driven-Terminal 中 Waveport 尺寸？
录入：edatop.com 点击：

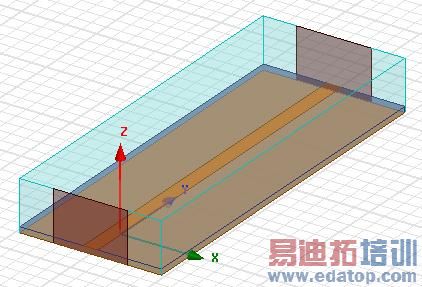

在HFSS-Driven Terminal仿真一个简单的微带线，如何确定waveport的尺寸? 求助！求助！
介质基片height, h=0.762mm；微带线width, w=1.98mm;
工作频率, f=14.25GHz；波长=21.053mm; 波长/2=10.526mm, 波长/4=5.263mm
根据 HFSS manual (w>h),
波端口height = 6h10h；波端口width = 10w=19.8mm
但是，波端口的高度和宽度都不能超过(波长/2=10.526mm)！
我选择6.762mm作为波端口的高度，10mm作为波端口的高度。
工作频率是14.25GHz，但是我想扫描从1GHz到25GHz。
我选择的尺寸对不对，特别是波端口的高度？谢谢
介质基片height, h=0.762mm；微带线width, w=1.98mm;
工作频率, f=14.25GHz；波长=21.053mm; 波长/2=10.526mm, 波长/4=5.263mm
根据 HFSS manual (w>h),
波端口height = 6h10h；波端口width = 10w=19.8mm
但是，波端口的高度和宽度都不能超过(波长/2=10.526mm)！
我选择6.762mm作为波端口的高度，10mm作为波端口的高度。
工作频率是14.25GHz，但是我想扫描从1GHz到25GHz。
我选择的尺寸对不对，特别是波端口的高度？谢谢
看一下特性阻抗是不是50欧姆就知道对不对了
谢谢回复！
为什么看[端口特性阻抗]是不是50欧姆就知道了啊？求版主稍微解释解释。谢谢！
