平面波外部入射，材料为PEC的box内部场问题
录入：edatop.com 点击：
如题，平面波外部入射，材料为PEC的box，box取一定壁厚，比如3mm吧，在box内部有场强存在，理论上应该没有！
在edit source中，我已经将total field选上了！这个问题是怎么回事？又如何解决？

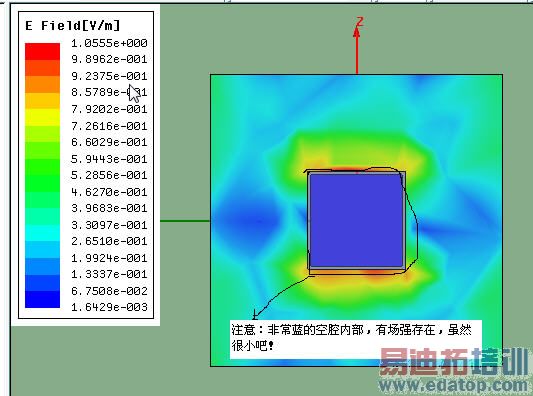

第一个图：有一定壁厚的box空腔！

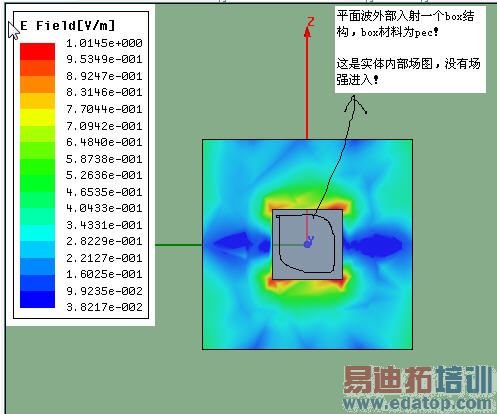

第二个图：没有壁厚的box实体！
附加一句：我以前外部源用电偶极子入射，内部空腔时，场值就为0，没有什么疑问的！
shangchuan.rar
在edit source中，我已经将total field选上了！这个问题是怎么回事？又如何解决？
第一个图：有一定壁厚的box空腔！
第二个图：没有壁厚的box实体！
附加一句：我以前外部源用电偶极子入射，内部空腔时，场值就为0，没有什么疑问的！
shangchuan.rar
理论上肯定是没有场强的
后者没有场，纯粹是因为软件没算，PEC的solve inside disable
请问box的尺寸和波长的关系
