HFSS教程：Patch Antenna

• 类似step 4.1.1，但Create Report对话框设定略有不同，请选择"Far Fields"与"Radiation Pattern"

• 接着出现"Trace"对话框，Solution选"Setup1：Sweep1"，先选"Sweeps"页，把Theta设"Primary Sweep" type，Freq的频点选2.58G2.6GHz

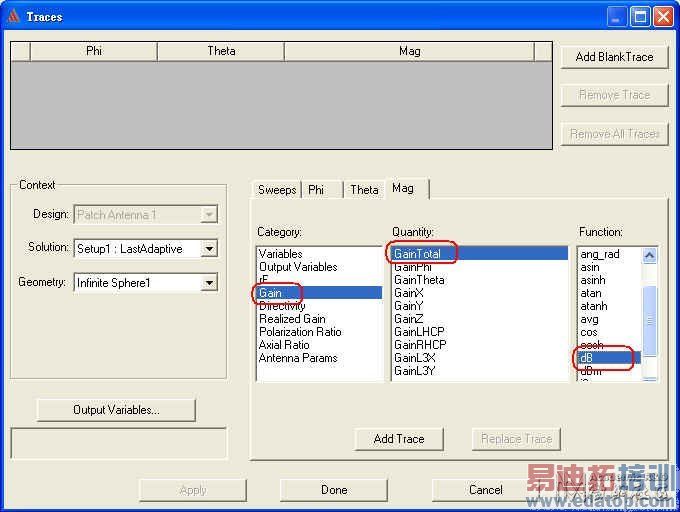

再选"Mag"页，设定如下后，再按"Add Trace"，再按"Done"结束

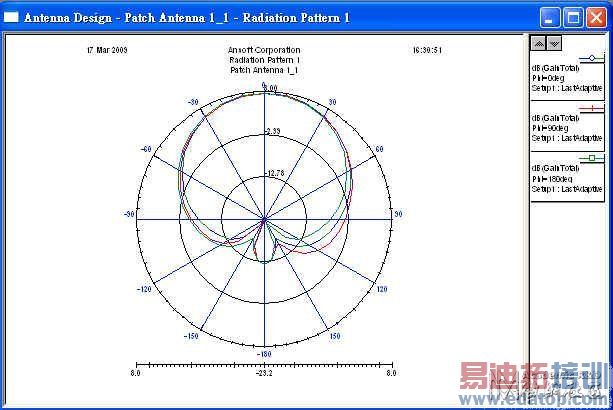

产生的2D Radiation Pattern如下

初次看这个图的人，可能搞不懂这是什么东西? 笔者建议先做完下面step 4.3，再回头来看这个图就会懂了。这个图说穿了，就是从"Theta轴"对step 4.3.3的立体方向图(苹果图, 表示天线远场辐射效果的3D图)的Theta-Y横切面。(不同颜色的线，表示从不同的"Phi"角度，对"Theta轴"切出来的横切面) 至此，应该不难理解为何在"Infinite Sphere"设定，设Theta=0360 deg，但Phi=0180 deg就可以画出一个完整的3D Plot (see step4.3.3)。因为Phi只要从0180 deg变化，配合Theta=0360 deg就可以扫出整个3D空间。 patch antenna的主瓣方向，是与patch surface垂直的，所以可以把step 4.2.1步骤中，设定"Phi"的"Step Size"改成90 deg，也就是只要看Phi=0 deg、90 deg就可掌握此天线的radiation pattern特性。

4.3 3D Far-Field Plot

• 类似4.1.1，但Create Report对话框设定略有不同，请选择"Far Fields"与"3D Polar Plot"

r

• 接着出现"Trace"对话框，选"Mag"页，设定如下后，按"Add Trace"，再按"Done"

Solution选"Setip1：LastAdaptive"或"Sweep"都可以；前者会以step 3.4.1的Solution Frequency设定为准，后者则可以选择step 3.4.2的频率范围中的任一频点设定

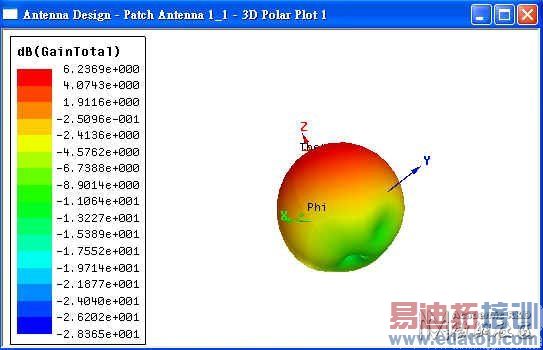

• "3D Polar Plot"窗口会跳出来，即可看到天线辐射的3D效果，一个很可爱的苹果图。

不管是2D的Radiation Pattern或3D辐射场型，都可以看出microstrip patch antenna的后瓣(backlobe)比前瓣小，所以这类的天线是很适合作手机天线的，可以让对外辐射场较强，对人脑方向辐射的成份较少。
