HFSS教程：Patch Antenna

• 导体平面边界条件

在"History Tree"内复选"gnd_plane"与"patch"，按鼠标右键选择Assign BoundaryFinite Conductivity。此时HFSS系统会跳出一个设定窗口并为此边界命名，使用默认设定值即可。 "Finite Conductivity"(有限电导边界)，以是一种导电率和导磁率均为频率函数的有耗材料；若是选择"Perfect E"(理想电边界)，则是指理想的电导体边界。后者模拟结果的S11会较低

• 为"port"设置激发源

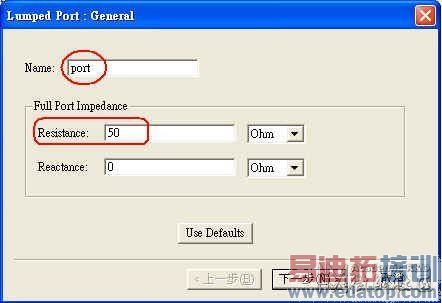

在"History Tree"内选定要当port的sheet，按鼠标右键选择Assign ExcitationLumped port。此时HFSS系统会跳出一个设定对话框并为此port命名，我们将名称设为"port"，其它使用默认设定值即可，按"下一步"。 "Wave port"与"Lumped port"都是常用的激发源，前者用于整个平面的激发(如wave guide的输入面)，后者用于某个点的激发(如feed) Wave port相当于用波导做输入，它的截面就是波导的截面，波的截面的长宽决定它的cut-off frequency，所以wave port不能设置太小，不然就会有cut off影响

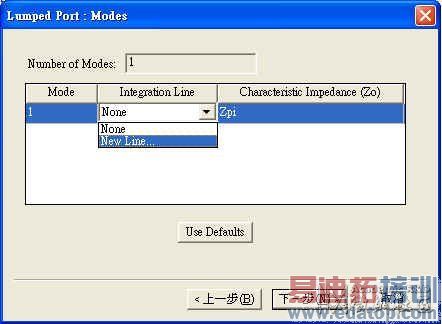

在"Integration Line"中选择"New Line"，按"下一步"

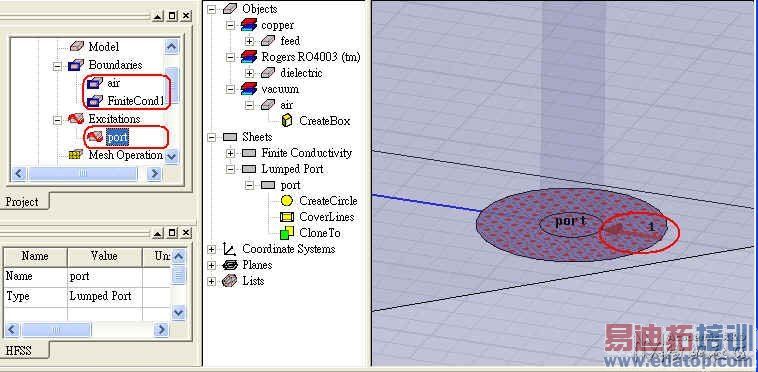

因为在step 1.2的solution type选择[Driven Modal]，所以这里会出现一个要求指定"积分线"(create line)的设定步骤。出现一个"Create Line"的讯息框，按下Tab键切换到坐标参数设置区，输入起始坐标(0mm, 9.5mm,0mm)，激发源向量(0mm, -1mm, 0mm)，表示一个从gnd_plane往feed的激发源向量。 再按一次"下一步"，再按一次"完成"。至此，整个边界条件与激发源已经设定完成，可以在project manager看到刚刚设定的东西。

3.4 Add Solution Setup

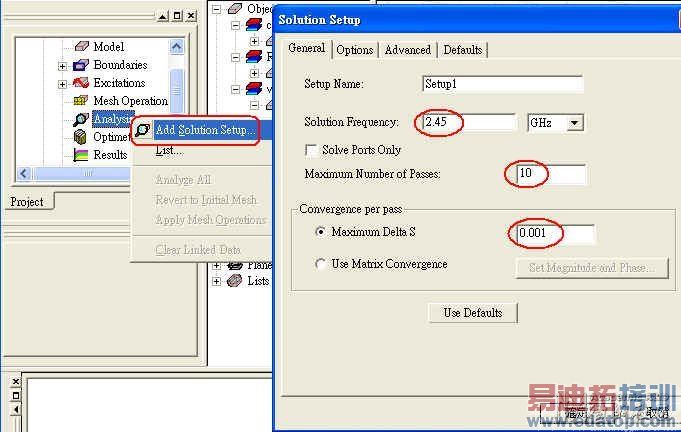

• 从Project Manager，以鼠标右键按[Analysis]，选AnalysisAdd Solution Setup，在"Solution Setup"对话框中，选"General"页，"Solution Frequency"设定频率2.45GHz (在此频点基础上进行计算)，最大迭代次数10，最大误差0.001

-- 只有"Solution Type"为Driven Solution Type，在step 3.4.1中才会出现"Solution Frequency"设定。如果只要看一个固定频率的特性，step 3.4.1设定即可；如果需要看一个频率范围的特性，则需要继续在step 3.4.2中"Edit Sweep"设定频率范围。-- "Maximum Number of Passes" 表示mesh refinement cycles的最大次数；值设越大模拟越精准，但计算时间与耗用的内存也越多，建议取10以下即可。而Maximum Delta S取0.01"Solution Frequency"只影响Initial Mesh的切法，通常只会影响mesh收敛的时间，也就是要mesh re-cycles几次才能让Delta S小于[Maximum Delta S]；一般取"Solution Frequency"约为0.5/tr [Solve Ports Only]是用来做design pre-check，可以看port field，通常不勾选
