HFSS教程：Patch Antenna
录入：edatop.com 点击：

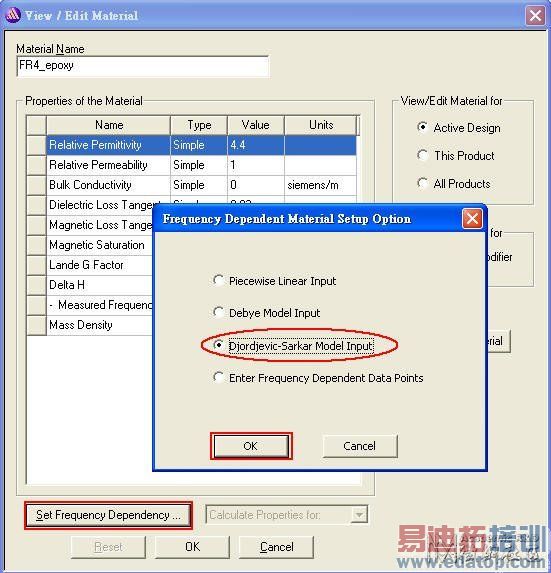

介电系数是一个会随频率变化的参数，但在SIwave与HFSS内都把它视为constant。如果想要设定一个可以随频率变化介电系数的材质，在上图的[Select Definition]按[ViewEdit Materials]，再按[Set Frequency Dependency...]，选择[Djordjevic-Sarkar Model Input]。新建的材质还可以[Export to Library
当"dielectric"设定完材质为"Rogers 4003"后，我们在"History Tree"内可以看到，产生了一个"Roger 4003"的材质分支，"dielectric" component被归类在底下
3.3 Assign Boundary and Radiation
- 背景空间边界条件

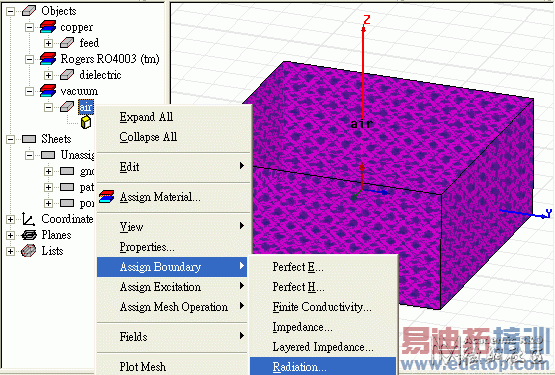

在"History Tree"内选定"air"，按鼠标右键选择Assign BoundaryRadiation。此时HFSS系统会提示为此边界命名，我们把此边界命名为"air"。
背景材料设定成"辐射边界条件"，以模拟一个允许波进入空间辐射无限远的表面。
