HFSS教程：Patch Antenna
录入：edatop.com 点击：
7. 设定chamcut1位移变量：
从"History Tree"中，展开patchsubtractchamcut1前的"+"，直到看见"Move"，点鼠标右键选"Properties"，把Move Vector的(-16mm,-16mm,5mm)改成(PatchStart,PatchStart,DielectHight)。

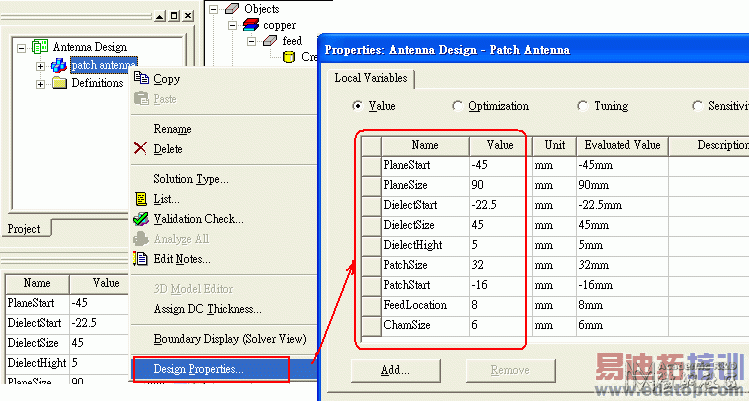

目前为止的所有变量设定，可以从"Project Window"选定patch antenna design，按鼠标右键选"Design Properties"就可以看到：

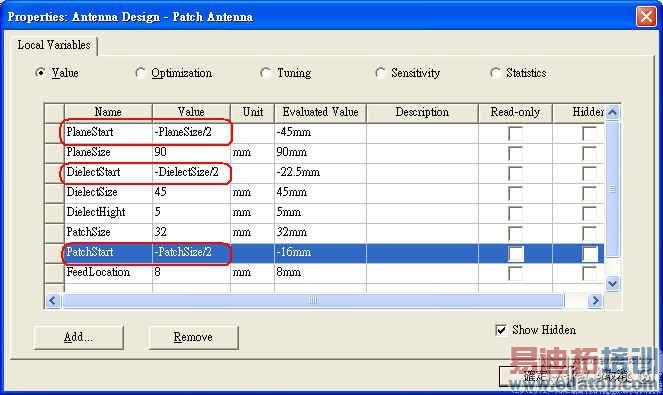

8. 建立变量之间的相对关系：直接在"Properties"对话框内修改 将PlaneStart设为-PlaneSize/2 将DielectStart设为-DielectSize/2 将PatchStart设为-PatchSize/2
3.2 Set Material
刚刚我们已经在step 2.7把"feed"设定为"copper"。 air的材质则维持默认"vacuum"。 另外还有一个需要设定材料的是"dielectric"，可以从"History Tree"选定"dielectric"，按鼠标右键选择"Assign Material"，会出现材料选择对话框。
