HFSS教程：Patch Antenna

• Set Up and Generate Solutions
  　

3.1 Set Variables

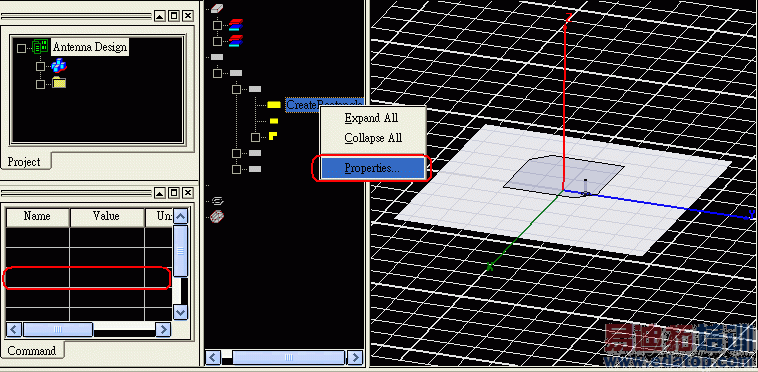

1. 设定gnd_plane：从"History Tree"中，展开gnd_plane前的"+"，直到看见"CreateRectangle"，点鼠标右键选"Properties" (或是直接在"Command窗口"修改)，把Position的(-45mm,-45mm,0mm)改成(PlaneStart,PlaneStart,0)。





因为PlaneStart第一次出现，HFSS会自动跳出变量定义框，我们将PlaneStart定义为 -45mm。 再修改XSize、YSize，把原来的90mm、90mm改成PlaneSize、PlaneSize，且定义变量PlaneSize=90mm





"Add Variable"定义的value，记得要写单位(mm) 2. 设定dielectric：

从"History Tree"中，展开vacuumdielectric前的"+"，直到看见"CreateBox"，点鼠标右键选"Properties"，把Position的(-22.5mm,-22.5mm,0)改成(DielectStart,DielectStart,0)。XSize、YSize定义成DielectSize=45mm，ZSize定义成DielectHight=5mm。

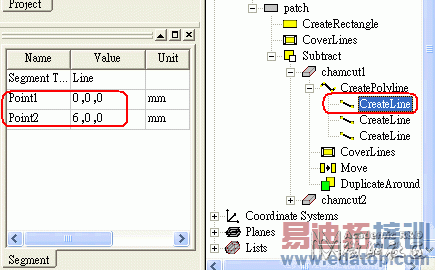

3. 设定patch：PatchStart=-16mm，PatchSize=32mm，DielectHight=5mm 4. 设定feed：FeedLocation=8mm，DielectHight=5mm5. 设定port：FeedLocation=8mm6. 设定chamcut1大小变量：多边形的变量修改比较麻烦，需要针对每一边的(Point1, Point2)个别设定，定义ChamSize=6mm
