5.4 把feed移到patch中心

  • PatchSize=29.5mm, ChamSize=2mm, DielectHight=1mm、FeedLocation=0mm

试试把feed放到patch中心,看看S11与辐射场型图会有什么变化

  • 谐振频点(频带)升到4.76GHz,几乎增加一倍,但S11 return loss也变大。

这是因为feed point往patch中心放,激励讯号往patch板边走看到的几何长度距离几乎减半,所以谐振频点(频带)就往右移动了。






考虑patch antenna的操作频带,不只看patch size大小,而是从feed point到edge of patch的有效距离

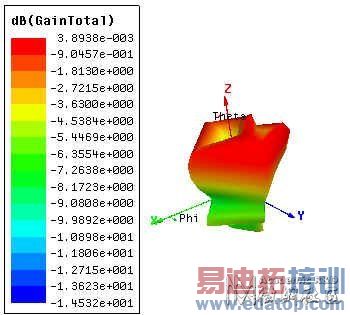

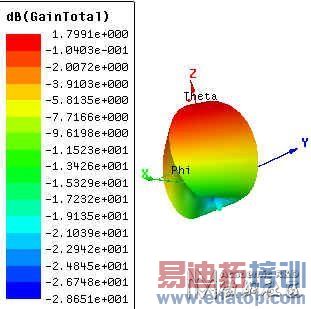

  • 辐射场型变的不规则,而较明显的差异在
    -- 从原本圆球体的场型,变成类似方体,但这不太规则的原因多少与方型patch边脚背切掉有关
    -- 准Z轴方向的辐射场原本是最强,现在反而下凹变弱,这点读者可以想想为什么??





5.5 为什么教科书的公式与HFSS模拟的结果不同?

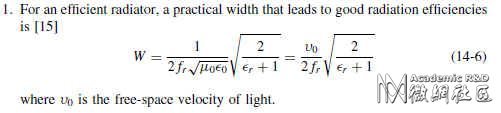

  • Refer to Constantine A. Balanis, "Antenna Theory - Analysis and Design, Third Edition", p.819820, 2005






  • 如果我们希望设计一个工作频率是2.4GHz的天线,依HFSS仿真的结果,如下所示:定义一个29mm*29mm的正方形patch antenna,板厚1.6mm的堆栈高度,FR4介电系数4.25,天线谐振频率正好在2.4GHz。

但如果照公式算,想得到f=2.4GHz,应该设计W=38mm才对,怎么会是29mm??? 哪一个值才是对的??








  • 问题出在该公式,只是算Rectangular patch antenna的W,但另外还有L参数需要计算,前提是W不等于L,有些书是建议W/L=1.5(这比值与PCB基板的介电系数有关)。

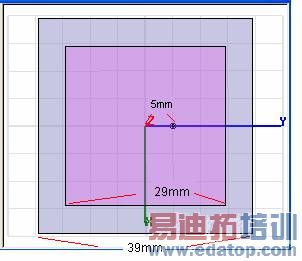

假设我们把patch改成下图所示:W=38mm,L=29mm







再模拟一次的结果如下所示,同样可以得到谐振频率在2.4GHz的天线,但操作频带稍微宽一些,且S11值高(差)一些





参考数据:Optimization of Patch Antenna



Patch Antenna.zip
