HFSS教程:Patch Antenna

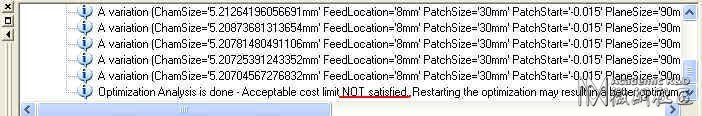

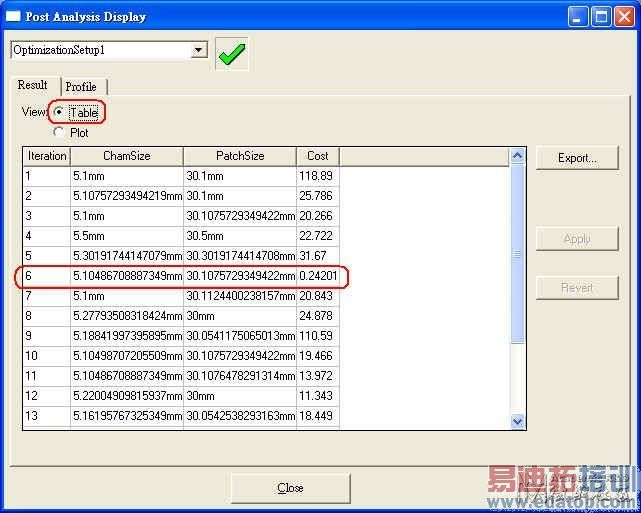

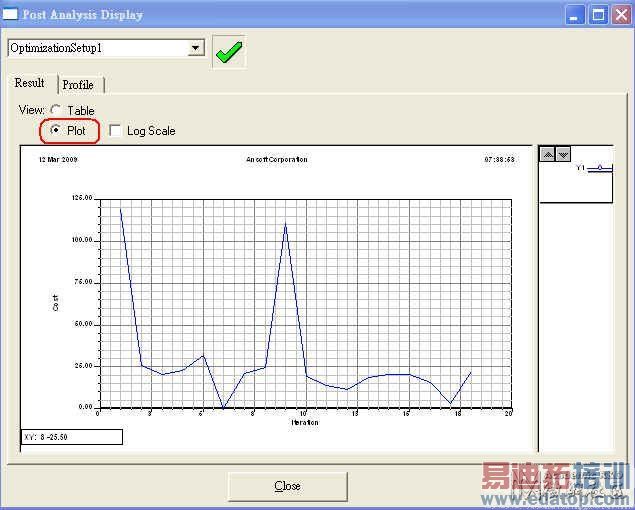

执行结果会每次不同,若结果不能满足要求,message manager还会告诉你"这次结果不能满足目标要求,再执行一次可能会更好"。
- 分析与讨论
从前面step 4.7.5的例子,可以了解微带贴片天线的Patch Size,影响了天线的操作频带,这是因为patch的几何长度=波长/2,所以Patch Size越小,天线的频带越高(驻波频点越高),除此之外,其它参数的改变会对天线性能产生什么影响呢? 我们继续从step 4.6.1,进行一些不同的设定,看看其它参数对天线性能的影响 5.1 改变馈线位置
- 设定FeedLocation=6mm10mm,PatchSize=32mm,ChamSize=6mm,DielectHight=5mm
- 查看结果:FeedLocation=7mm时,S11最小。
馈线所摆放的位置,会影响S11反射损失,也许我们可以靠调整馈线最佳位置,来改善因缩小patch size所造成的S11反射损失增大的问题 另外,假如我们把板厚(substrate thickness)的变化一起列入考虑,FeedLocation还是7mm最好吗?
5.2 改变介质基板厚度与介电系数- 设定FeedLocation=68mm,PatchSize=32mm,ChamSize=6mm,DielectHight=12mm,材质选选"FR4_epoxy"

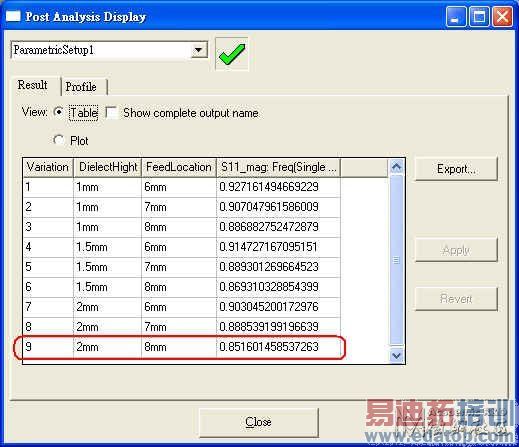

- 当FeedLocation=8mm,PatchSize=32mm,DielectHight=2mm,得到S11=0.85最小,选第9列按"Apply"
再跑一次分析结果如下

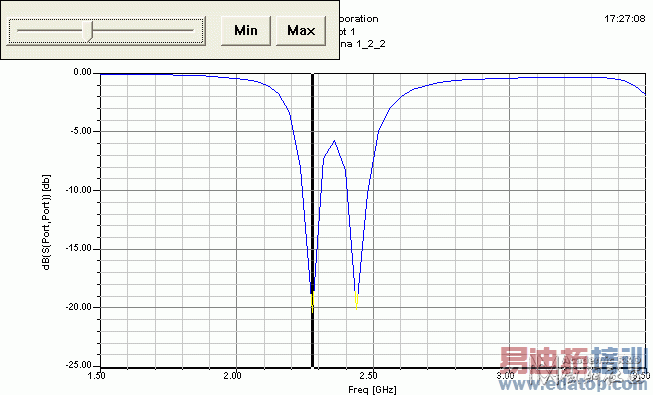

上图的双谐振频点是因为patch被切角的关系,虽然补上切角就可以得到单一频带的patch antenna,但这不是最好的解法,因为对patch切角的目的是为了增加天线带宽,所以我们保留对patch的切角,但把ChamSize改小成2mm就好。
5.3 同时考虑Patch Size、Substrate Thickness、Feed Location,对频带与S11做最佳化先从期望的操作频带(2.45GHz)把patch size定下(29.5mm)、ChamSize=2mm,然后同时考虑板厚、feed位置的参数组合,做天线的最佳化。

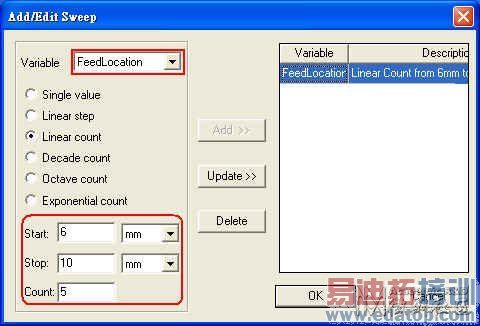

- Set parameter range:DielectHight=12mm,FeedLocation=79mm

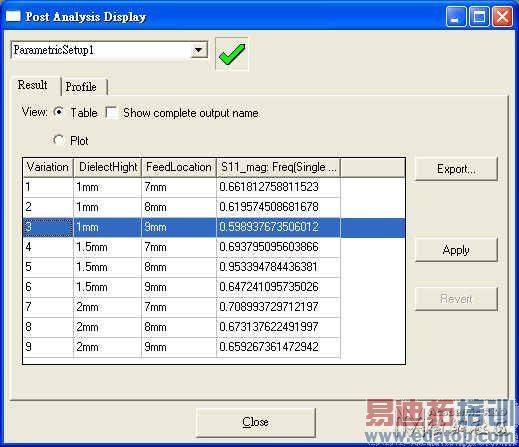

- Check analyze result, and apply the optimum parameter, DielectHight=1mm、FeedLocation=9mm to the design

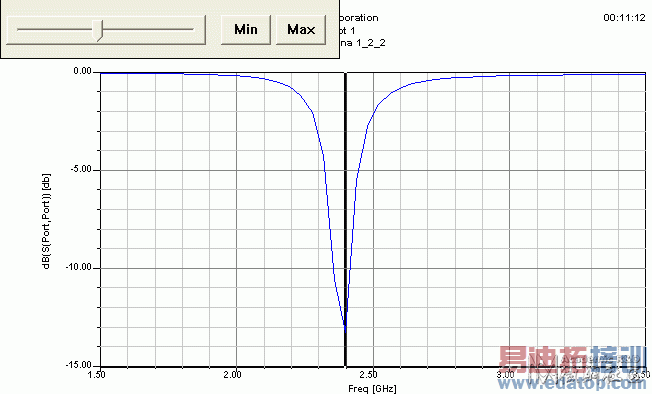

- The final result of S11:谐振频率在2.4GHz,S11最小-13.2dB
结果确实比step4.6.5更好,S11从-9.5dB变-13.2dB。
