波导过渡器的设计

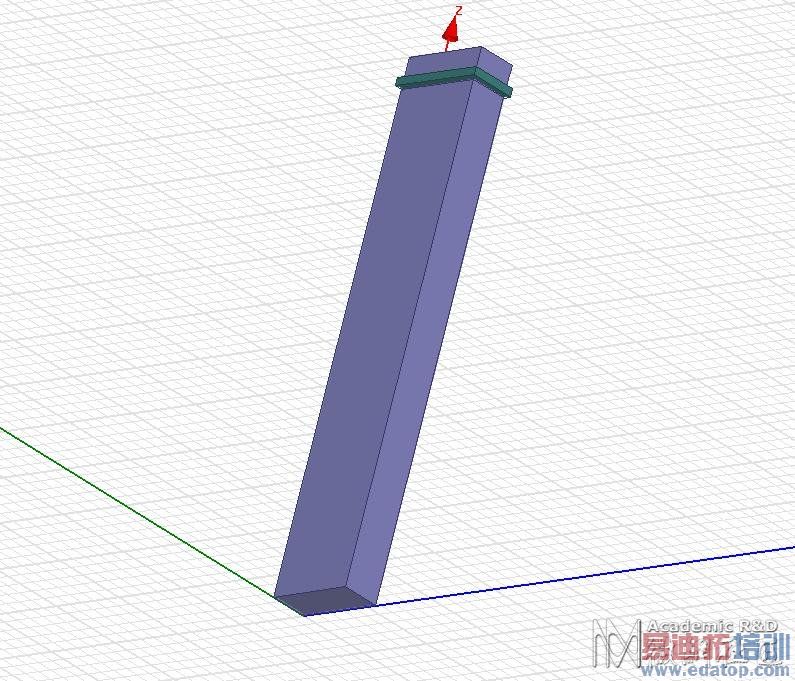

因为测试的需要，要设计一个如图所示的过渡器，过渡器的两个端口都很正常，都是尺寸相同的波导口，但是在波导中要插入一层1mm的介质常数为2.7的介质层，介质层尺寸比波导腔要大，这样的过渡器因为有一层介质层导致驻波很大，我想在比较长的那一截波导腔做一下文章，减小驻波。
我具体的想法是设计三段台阶样式，渐变过渡到比较大的介质层；或者加调配螺钉，但是效果都不太好，想求助下坛子里的其他朋友，有没什么设计上的想法？
小弟谢谢了



单在一端做阶梯过渡？



波导两端的环境是否一致！



环境是一致的



是的，只能在长的那一段做阶梯过渡，因为短的那一段的长度固定死了，只能3mm



你可以按照宽带密封窗的尺寸去设计你的介质那一部分，驻波就可以匹配了。



不需要做过渡。



密封窗有带宽限制的吧，在整个波导适应频带里匹配要花点心思呢。
