Microstrip Antenna-HFSS教程

• Microstrip Antenna簡介
• Microstrip Patch Antenna(微帶貼片天線) 2.1 Square Microstrip Antenna -- 2.4GHz Example, HFSS v11 範例12.2 Rectangular Microstrip Antenna -- 2.4GHz Example, HFSS v11 範例2 2.3 Circle Microstrip Antenna -- 2.4GHz Example, HFSS v11 範例3
• Microstrip Dipole Antenna(微帶振子天線) 3.1 3.2
• Microstrip Line Antenna(微帶線型天線, 微帶行波天線) 4.1 延著板邊繞線 4.2 集中板子一側繞線
• Microstrip Slot Antenna(微帶縫隙天線, 微帶開槽天線) 5.1 5.2
• Microstrip Array Antenna(微帶陣列天線) 6.1 6.2

• Microstrip Antenna簡介

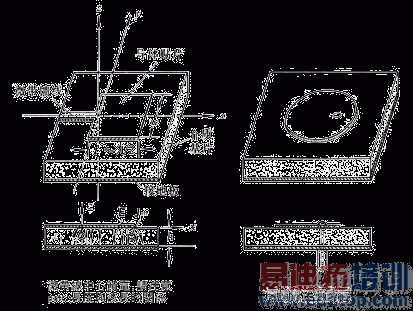

微帶天線(Microstrip Antenna)就是利用微帶線(Microstrip line)結構，由導体薄片在背面有地平面的介質基板上(比方是FR4)，透過微帶線或同軸探針當饋線(feed)提供激勵訊號能量，使導体薄片與接地板之間激勵高頻電磁場，通過導体薄片四周與接地板之間縫隙向外輻射。 微帶天線的特性會與下列幾個因素密切相關：

• 導體圖樣的大小、形式、連接方式
• 導體圖樣與參考地平面的相對關係
• PCB介電材質與厚度
• 饋線方式與饋線位置

微帶天線依據其輻射單元的形狀，大致可區分成五類：

• 微帶貼片天線(矩形、圓形、橢圓形)
• 微帶振子天線(窄長條型)
• 微帶線型天線(微帶線)
• 微帶縫隙天線(平面溝槽)
• 微帶陣列天線(由以上不同天線單元連接組成的陣列結構)

饋電方式分成：a. 微帶線饋電(側饋)、b. 同軸線饋電、c. d.電磁耦合饋電

饋電位置分成：中心饋電、偏心饋電、任意饋電

微帶天線的優點是：可以做的既薄又小，便於與積體電路形成單一模組，易於組裝與生產
便於獲得圓極化，容易實現雙頻段、雙極化...等多功能工作 微帶天線的缺點是：工作頻帶/帶寬窄(常規設計約中心頻率的1%6%)，功率容量小
有導体和介質損耗，並會激勵表面波，導致輻射效率降低

• Microstrip Patch Antenna

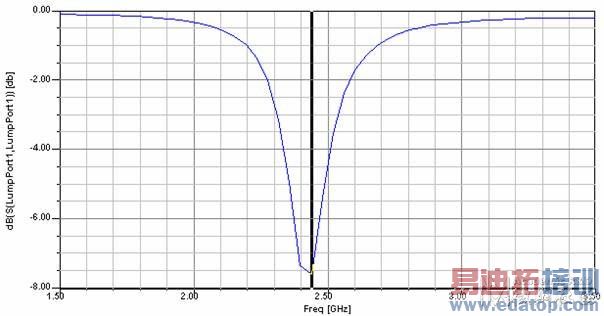

2.1 Square Microstrip Antenna 微帶線共面饋電式 -- 中心饋電

• 定義29.5mm*29.5mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

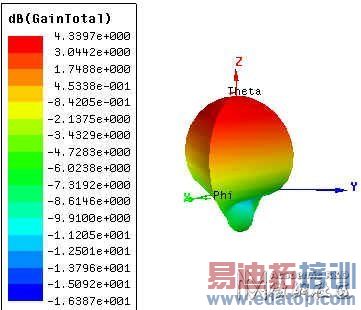

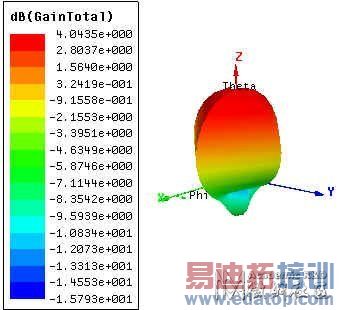

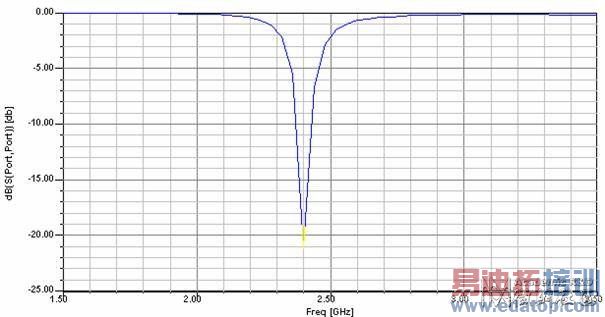

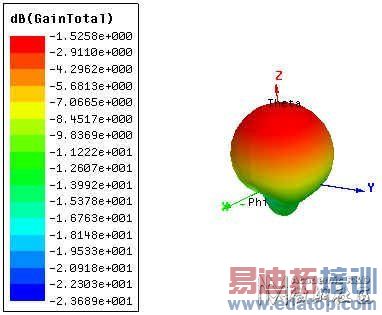

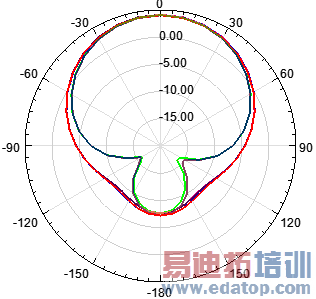

• At 2.44GHz

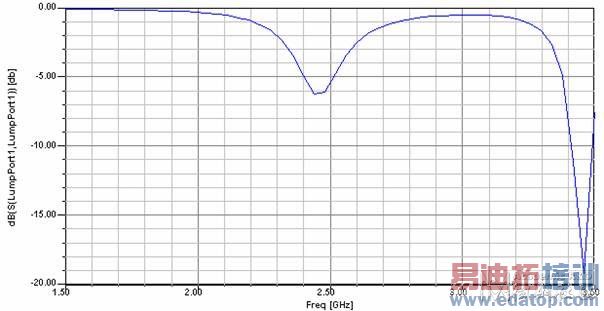

微帶線共面饋電式 -- 偏心饋電

• 定義29.5mm*29.5mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

• At 2.44GHz

偏心饋電容易形成多諧振頻點，天線效果較差 同軸線饋電式 -- 中心饋電

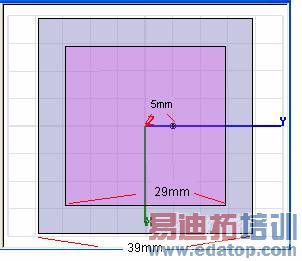

• 定義29mm*29mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

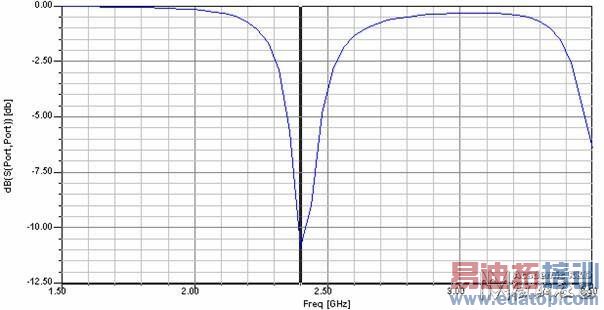

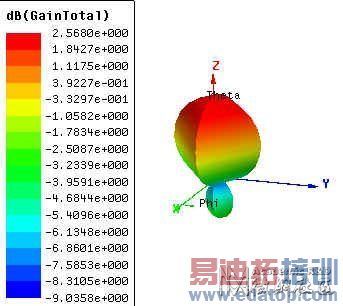

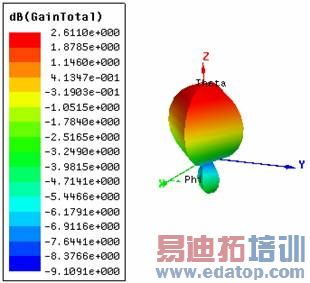

• At 2.4GHz

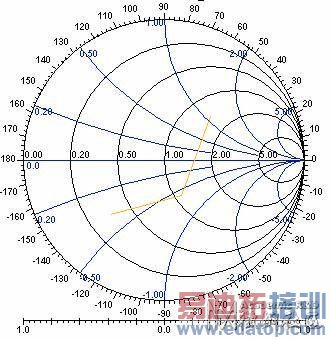

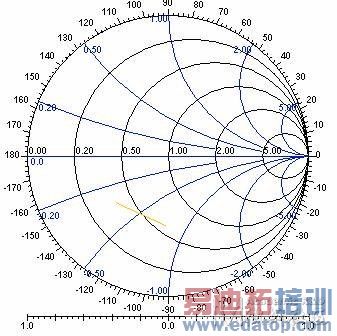

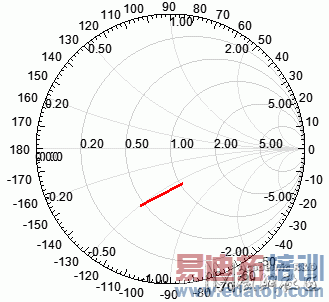

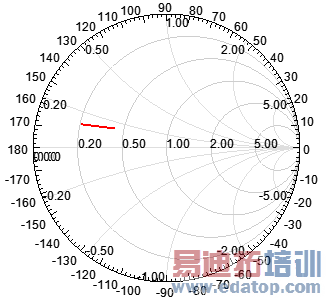

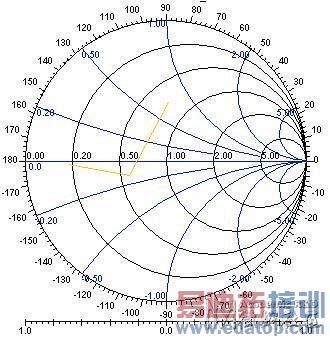

此天線於2.37GHz2.42GHz2.47GHz的特性阻抗史密斯圖(Smith Chart)

同軸線饋電式 -- 偏心饋電

• 定義29mm*29mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

• At 2.4GHz

2.2 Rectangular Microstrip Antenna

• 定義29mm*38mm的矩形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

patch從方形改成矩形，若L不變只增加W，天線的諧振頻點大致維持不變(頻帶略寬)

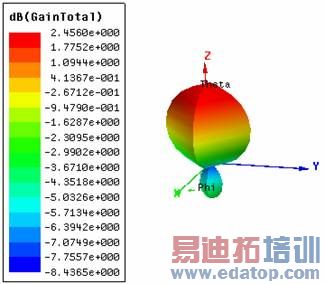

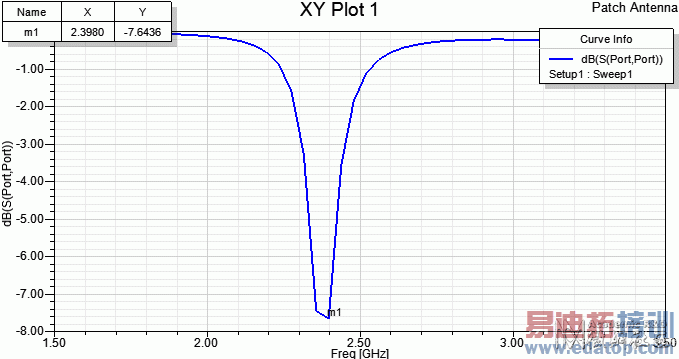

• At 2.4GHz

2.3 Circle Microstrip Antenna

• 定義半徑17.5mm的圓形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25，但feed移到離圓心8mm處，以維持從feed到最近的patch邊緣約17.5-8=9.5mm

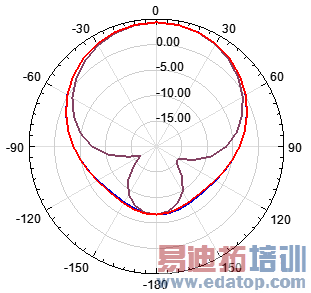

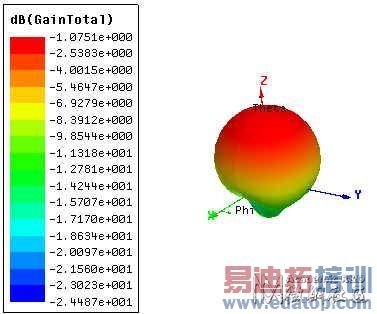

• At 2.4GHz

從以上的方形、矩形、圓形patch antenna，可以觀察到天線諧振頻點與patch size and feed location都有關，簡單說：與feed到最近的patch edge的距離有關。(與板厚和介電係數也有關)

• Microstrip Dipole Antenna 3.13.2
• Microstrip Line Antenna

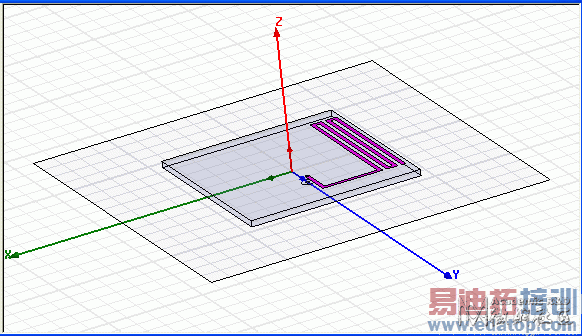

4.1 延著板邊繞線

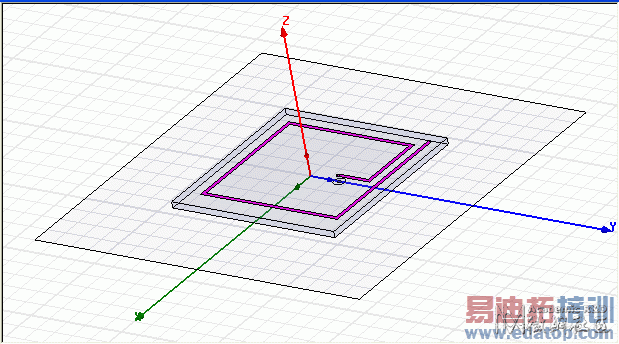

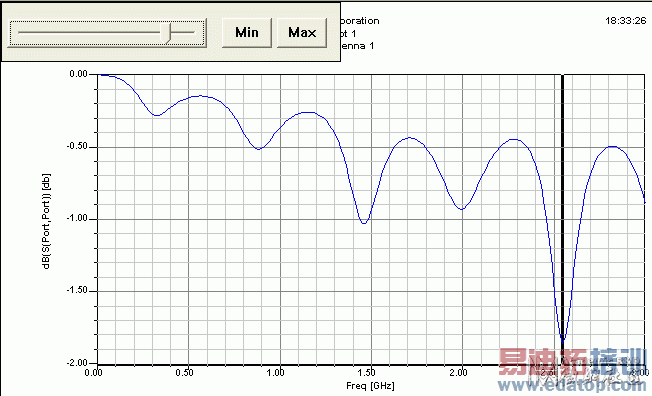

• 定義線長172.5mm、線寬1mm的Trace，離地平面1.6mm的堆疊高度，而這地平面的大小大於此patch size

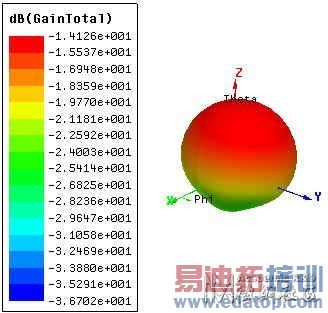

• At 2.55GHz

• At 1.45GHz

4.2 集中板子一側繞線

• 定義線長155mm、線寬1mm的Trace，離地平面1.6mm的堆疊高度，而這地平面的大小大於此patch size

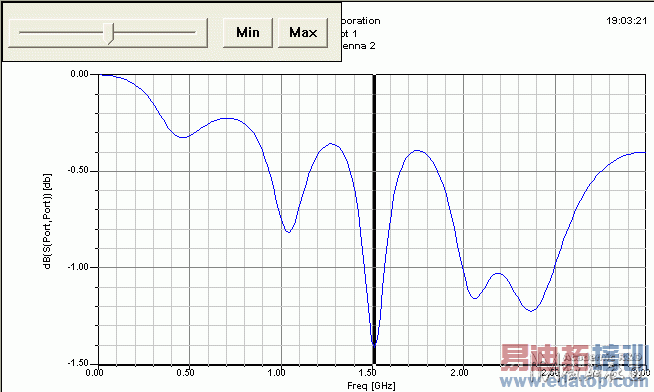

• At 1.51GHz

以上的例子顯示，微帶貼片天線的輻射場強度比微帶振子天線強許多　 微帶貼片天線容易做到"單一諧振頻點"；而微帶振子天線則是"多諧振頻點"，但不同諧振頻點的輻射場型相同
