HFSS螺旋天线的画法请教
录入：edatop.com 点击：
小弟刚学天线不久，大致了解了螺旋天线的简单设计方法，现在想用HFSS11.0进行仿真
目前不知道怎么画从圆心开始绕Z轴旋转的等角螺旋天线模型
我看过一些画螺旋天线的教程，但是笛卡尔坐标那个我不知道怎么跟所需螺旋参数相关联，另一位朋友教的画法虽然以Z为中轴但起点在Y轴上，跟我设计初衷不是很符合
来本站不久，很多东西要学习，希望各位高手不吝赐教
谢谢了
目前不知道怎么画从圆心开始绕Z轴旋转的等角螺旋天线模型
我看过一些画螺旋天线的教程，但是笛卡尔坐标那个我不知道怎么跟所需螺旋参数相关联，另一位朋友教的画法虽然以Z为中轴但起点在Y轴上，跟我设计初衷不是很符合
来本站不久，很多东西要学习，希望各位高手不吝赐教
谢谢了
版主说的那些信息我都看过了，除了一个仿真实例外，其他都不是所需要的，而且那个仿真实例的螺旋天线起点也不是原点
我就希望有会的朋友能教我画出起点是原点，中轴是Z轴的螺旋线的画法，能讲的稍微详细些
感激不尽
本站里有很多相关的帖子，可以搜索一下。
我用的是11.说下我怎么画吧，权当抛砖引玉。
先画条线比如（1，0，0）（2，0，0）【这是螺旋的宽度】
而后选中线，这样画螺旋的选项就激活了，然后选择helix或者spiral
而后输入坐标（1，0，0）【螺旋的中心】
再输入坐标（0，0，10）【螺旋的面，表示垂直Z轴，Z坐标貌似只要大于1就行】
完了后就会弹出一个对话框

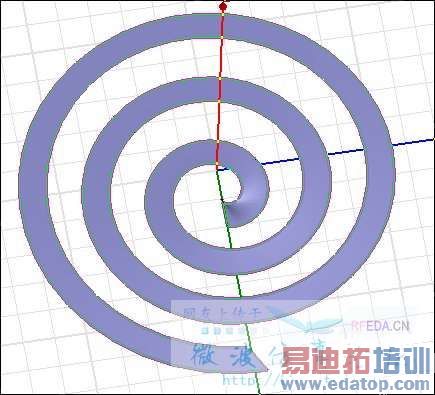

如图一
按要求输入就行
因此你要画原点中心的螺旋，只要设置起点为0，0，0就可以了
多看看fullbook
