HFSS仿真双层板微带天线问题求助

录入:edatop.com     点击:

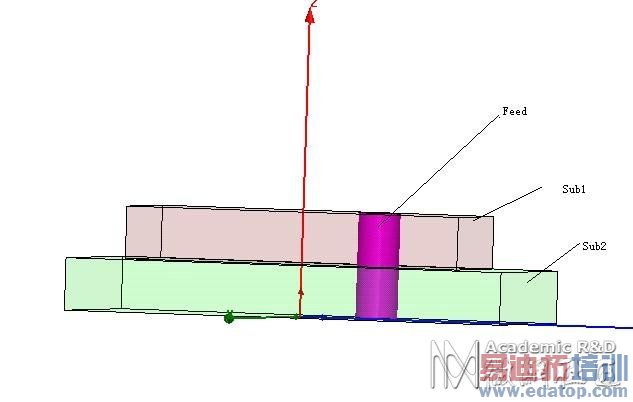

用同轴馈电仿真的双层微带天线如下简图:
在执行validation check时出现下面问题:

请问这是什么原因,以及怎么来解决这个问题。



你有作Substructure嗎?
做這樣的結構必須做結構上的變化
不然會有問題



Feed跟Sub交叉了



交叉结构需要先做减法然后再添加新的结构,不然就内部干涉了



copy一个,相减一下



布尔操作,相减



多谢前面各位高手指点 这个问题 我解决了



介质不挖空,你的同轴线怎么穿过去啊



相减的时候克隆那个选项打个勾
