HFSS里Waveport设置的一些疑问
录入：edatop.com 点击：

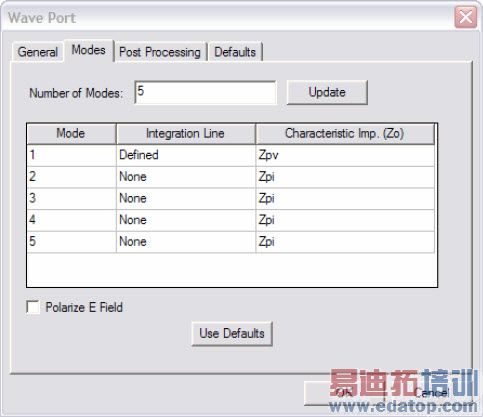

在英文版HFSS_v10_FULL_BOOK第400页给microstrip设置激励端口时，是这样设置的
疑问：
1. “Number of Modes”是用来设置什么的？为什么这儿设置为5？

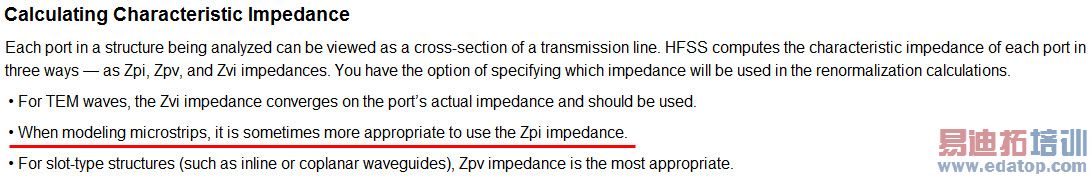

2. 第4步里面将Characteristic Impedance设置为Zpv，但是在HFSS的Help文档里对Characteristic Impedance是这样定义的：
按照这个定义，microstrip的Characteristic Impedance应该定义为Zpi才合适，这里为什么却定义为Zpv呢？
疑问：
1. “Number of Modes”是用来设置什么的？为什么这儿设置为5？
2. 第4步里面将Characteristic Impedance设置为Zpv，但是在HFSS的Help文档里对Characteristic Impedance是这样定义的：
按照这个定义，microstrip的Characteristic Impedance应该定义为Zpi才合适，这里为什么却定义为Zpv呢？
木有高手帮忙解答一下么？
计算了五个模式？
是的。
不过看到后面时大概明白了为什么这儿设置了5个模式，是因为后面要观察不同模式下的传播常数。但是第二个问题我现在还是不明白。
因為第一個 mode 是 Quasi TEM mode, 傳輸線與地板之間的電壓是 well defined 的一個物理量. 因此使用電壓來計算, 應該會是比較準. 而其他 mode 因為是 TE 或TM mode, 使用電流會是比較好的選擇.
多谢指点！
