很简单的模型ADS与HFSS结果相差大，求指导
录入：edatop.com 点击：

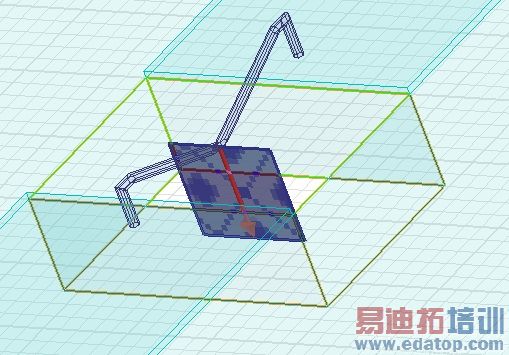

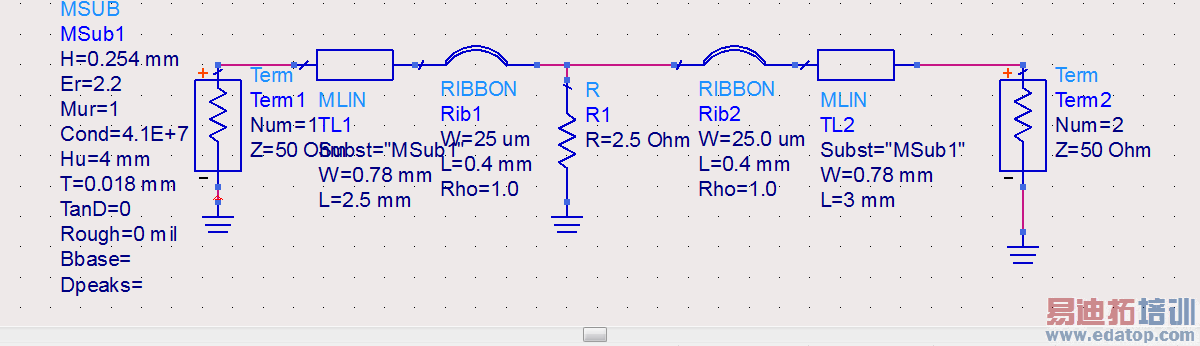

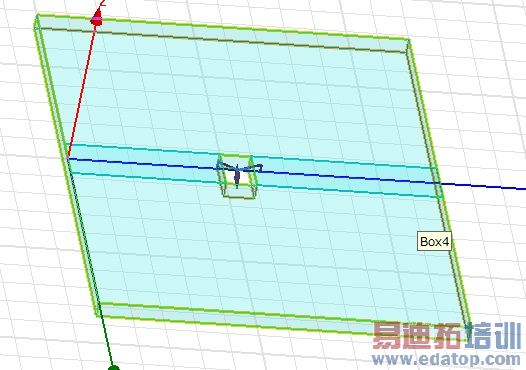

一个简单模型，2边是微带，中间是金线（用来连接二极管和微带的）还有2.5欧姆的电阻（并联二极管通路时等效的电阻），电阻另一端接地， ADS放出来S21从1GHz（-21.95dB）开始一直下降到12GHz（22.4dB），而面矩形作为集总参数的电阻时，s21在1GHz是-16.9dB，然后一直上升，到12GHz时是-14.33dB。然后把立方体作为集总参数电阻时在1Ghz是-10.7dB，一直下降，在12Ghz时是-12.6dB,为什么相差这么大呢，电阻都定为2.5欧姆，且金线长度长点或短点虽有影响，但相差不是很大，金线离微带边缘的距离大小影响有，但也不大，矩形电阻的长对结果页有影响，也不大，0.254mm厚度的介质RT5880，微带宽度0.78mm，，当把电阻换成电容时，ADS与HFSS结果相差很小，在1GHZ到20GHz之间都只相差0.1dB之内。求指教
ADS太过于理想，正常现象
做场分析更贴近实际情况吧
相差太大了，虽然ads很理想，但低频部分还算可以吧
我觉得还是HFSS仿真会准一点吧
ads就是个简单的仿真器，仿真电路啥的还可以
对这种三维仿真，还是hfss要好。
hfss是准，但我想知道我建 的电阻模型这样建是不是正确，要是有人做过类似的指教下吧
好神奇啊呵呵
ADS也使用场仿真，在加入电路模型，最后进行仿真，结果和HFSS仿真，在Designer中加入电路模型，最后结果在对比。
