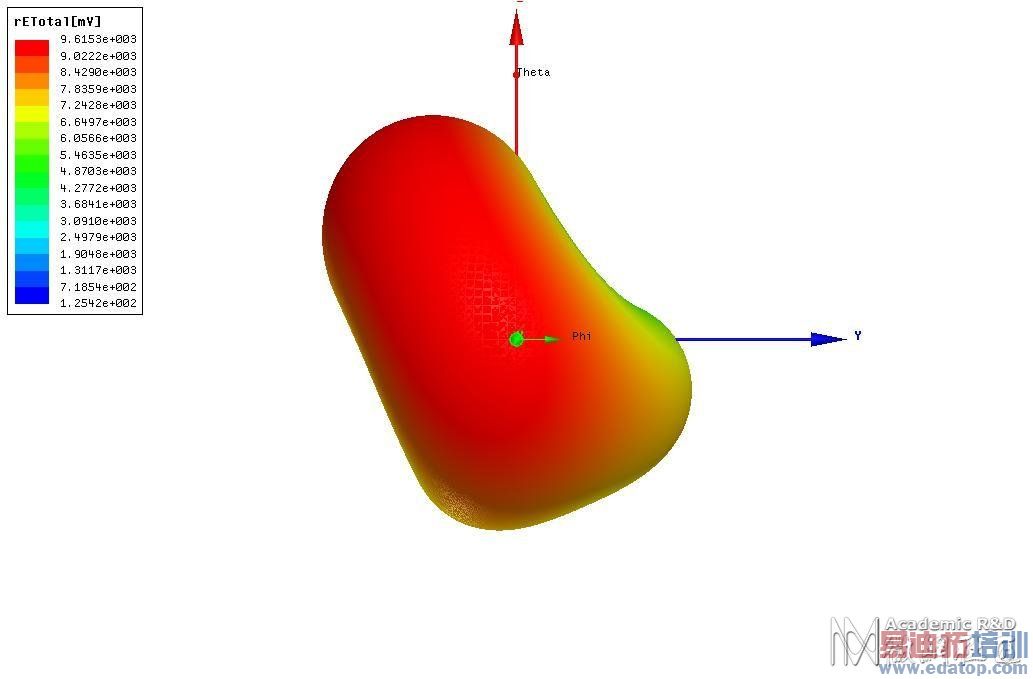

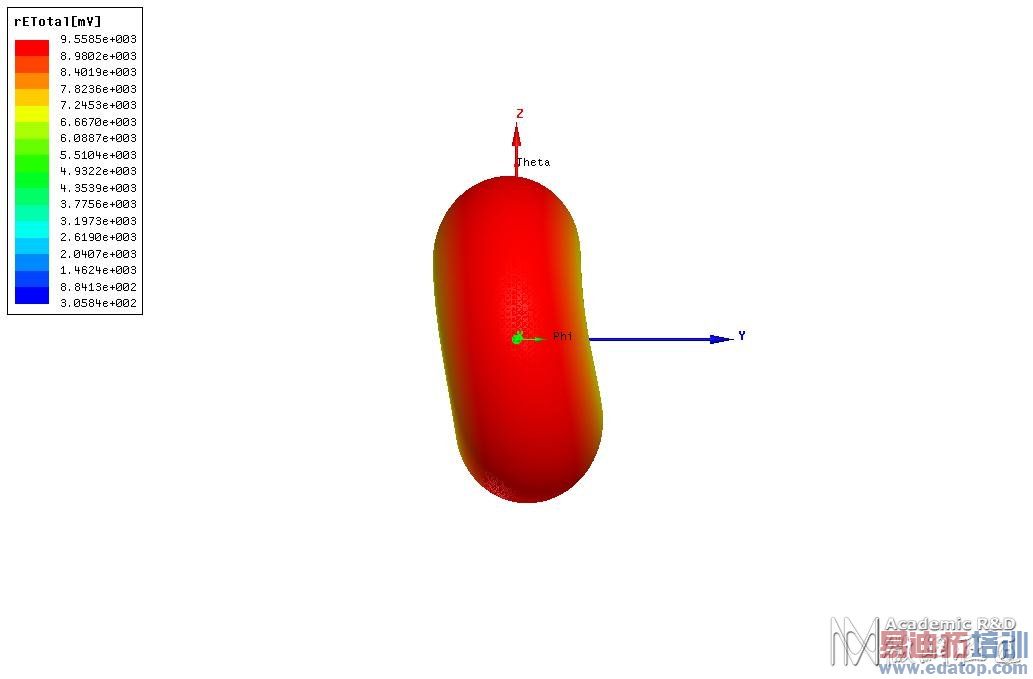

半波振子方向图问题

大家来帮帮忙啊！

HFSS自带的例子教程里有这个相关的，你参考下

匹配是不是好呢? 如果匹配正确的话, 我建议你用lumped port 然后把你的空气盒子设大点. 再仿一次.

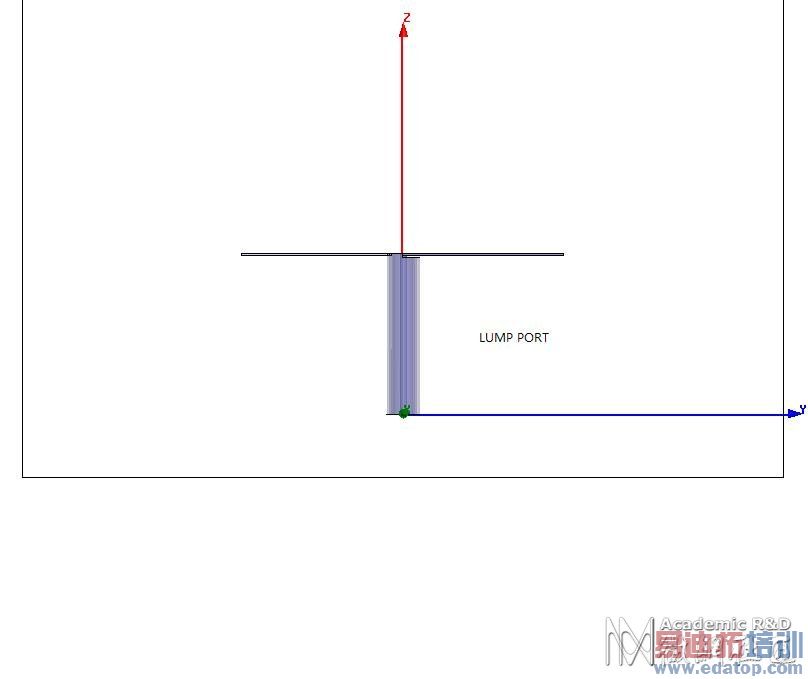

匹配应该是正确的，这个是我从一个HFSS书上改过来了，模型的大小我都没有改变，只是把理想地面去掉了，有镜像，空气腔改大也是这个结果，另外怎么计算匹配啊？我用lump port选的是50ohm，我觉得匹配只对效率有影响，不会影响到方向图吧。

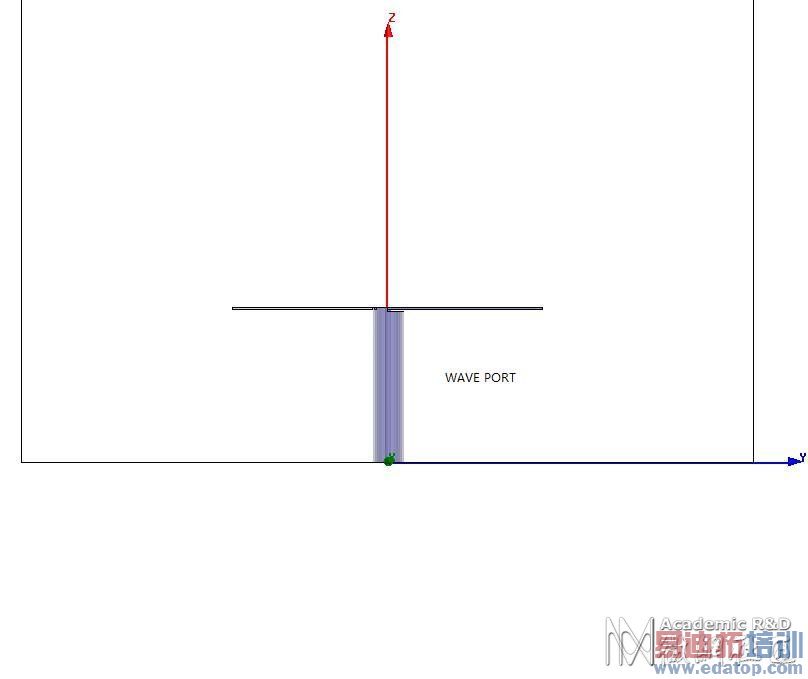

这个就是从那个例子改过来的，把整个模型置于空气腔里就和理论不符了

我个人认为，应该是你端口设置的问题。因为这个模型是解决方式原先是Driven Terminal。你改成Lumped port后，有没有设置其工作在差分模式呢？因为波端口的设置可以直接选择差分端口的。而Lumpedport则有所不同。你可以先试试将工作方式改为Driven model。然后再用Lumped port。或是在Driven Terminal模式下设置Lumped port的差分。
