HFSS里面共面波导馈电怎么加端口?

录入:edatop.com     点击:
想问一下HFSS里面共面波导馈电怎么加端口啊?

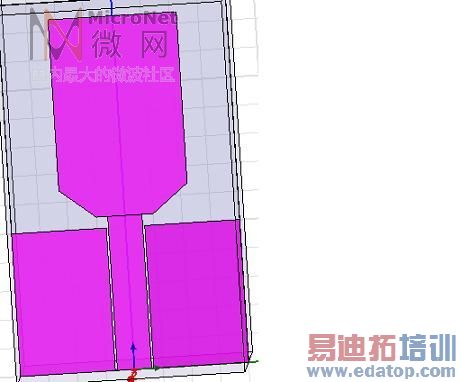

模型如下



好像是设差分对电压



这个结构我还没有仿过,不过感觉你可以在driven modal里直接加一个waveport,包括GSG的结构。先solve port only,看一下port场分布,如果场分布是正确的,那仿真就没有问题。
在设置waveport的时候,可以设置2个mode。最后挑出你想要的mode使用。



设置馈线和地之间的积分线



馈线和地之间?地就在馈线的旁边啊,就在缝隙那里画个积分线么?可是两边都是地啊~不是很懂呢……:9de



弱弱地问一下Anders:
在HFSS中如何查看端口的场分布?非常感谢!



回前面的,在project manager的Port Field Display里看。



使用waveport端口,不用积分线,端口面垂直两边地与中间馈线。



请问端口面的大小如何定呢?假设板子厚度为h,中间线宽为w,两边的缝隙为s
