模拟圆柱谐振腔
录入：edatop.com 点击：
新手学习，模拟一个圆柱谐振腔的TE011模式。 P{2j31u `
按照书上公式计算圆柱半径为120mm，高度78.2mm时TE011模式的频率应为2.45GHz.

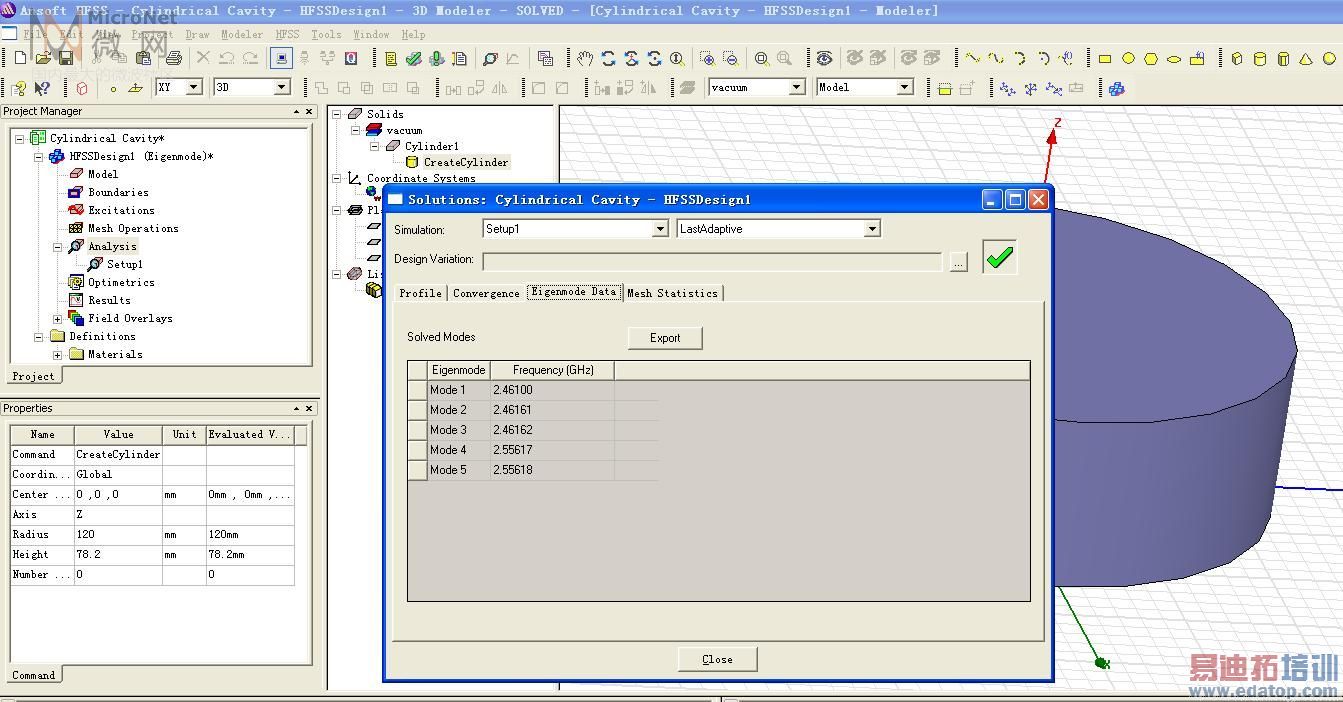

但是计算结果为何找不到2.45GHz这个本征模式，见附件图片和hfss文件(hfss 12.0)。
另外一个同事用hfss 10.0在同样的设置下，计算结果完全不同（计算的五个本征摸频率我的结果完全不一样）。
谢谢。
Cylindrical Cavity.zip
按照书上公式计算圆柱半径为120mm，高度78.2mm时TE011模式的频率应为2.45GHz.
但是计算结果为何找不到2.45GHz这个本征模式，见附件图片和hfss文件(hfss 12.0)。
另外一个同事用hfss 10.0在同样的设置下，计算结果完全不同（计算的五个本征摸频率我的结果完全不一样）。
谢谢。
Cylindrical Cavity.zip
看一下 几个mode的电场分布
看了，第2个是符合TE011的分布。
瞧瞧···
