微带天线的馈电建模
录入：edatop.com 点击：
请问微带天线同轴馈电，探针的半径一般设置为多少？还有接地板开口的半径是多少？有例子更好，谢谢了
最好是使用标准的同轴线的线径，市面上有很多规格，根据你天线的安装需要选一种就好了。
fullbook上面有probe patch的例子，也是同轴线馈电的，楼主可以参考一下那个
恩 谢谢
最一般的SMA接头内径1.3mm，外径4.1mm，中间介质Teflon。
接头手册一般只给出接头的结构连接尺寸，电尺寸不一定会给全。
所以我一般都是根据微带线的宽度，和接头手册里的尺寸确定内径，而由于一般接头的特性阻抗都是50欧姆，所以外径是可以直接算出来的。
可以买一个实际的同轴来量一下尺寸就可以了，中间介质一般都是Teflon，介电常数2.2，损耗0.001

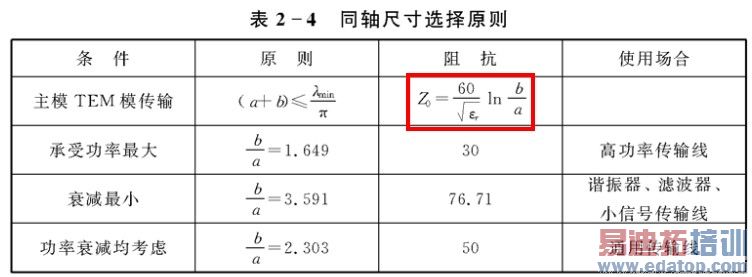

下图给出内外径计算公式，及选择方法
