波导壁开缝?
不是说区别就是画方向图时尾瓣有点不同吗求高人指点
貌似是边界条件有错误 好像是perE有的没有设置吗
hao2.rar
对了 建模过程是:
1box1减box2 材料都是pec保留box2 (为了设置波端口)
2在波导壁上开缝隙,缝隙材料也是pec 不保留
3空气盒子把整个波导全包住 并设置整体为辐射边界条件
4 设置波端口 waveport1
5貌似没有设置perE(不知道怎么设置?)

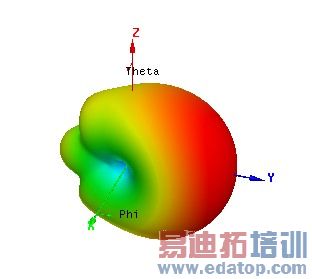

下面第一个图是不考虑波导壁的情况
第二个图是考虑波导壁的
差别也太大了 到底哪里错了?求版主赐教!
这种问题多半是你建模和边界条件设置问题不对等造成的,仔细好哈想想你的建模问题和边界问题,深刻理解下缝隙阵列的真实环境和相关设置
那上面我写的建模过程都是没有错误的吧现在特困扰这个建模应该没有问题吧 问题是在边界条件上面的吧是吗
这个模型明显有问题,box1 已经是开缝波导了,再加个box2就是吧波导填满堵死了,而且端口只设了一个,里面就不是需要的Te10行波了,必须要2个端口,box2也要去掉,之前那个模型是对的,那个空气box2可要可不要,不要的话在端面画个rectangle 也可以设置波端口
开缝模型最好保留厚度,方便建模也更真实
box1 是pec的啊再减去一个pec的box2中间不就是空气了吗 然后再他们上面开的缝隙啊 我的那个就是这样做的 这样不对啊哪有堵死啊
开封的时候厚度和波导壁是一样的 然后减去缝隙缝隙就是空的了啊
这个模型pecbox1 ,box2同时存在啊,实际开缝难道不是开波导壁一样厚吗,不是空的怎么辐射啊
版主啊 我刚才说的是我做的就是那样的 你怎么反问了啊? 我那个建模一是少了一个波端口
我现在box2 要了 就是为了方便设置波端口别的问题没有了吧
你说的:《box1 已经是开缝波导了,再加个box2就是吧波导填满堵死了》这句话不明白我的box1开始是个波导啊,减去box2中间就成了真空啊 中间是空的了没有堵死的
