HFSS中耦合系数的仿真

这个和用不用HFSS没什么关系。

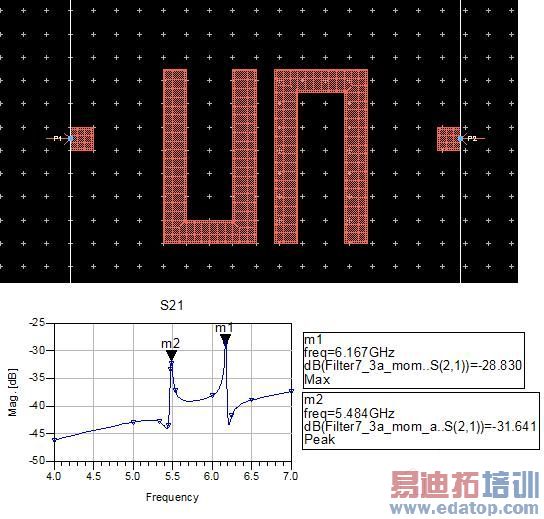

下面是我用ads仿半波长微带谐振腔的步骤，你可以彷着做。
2个端口和谐振腔弱耦合，
S21出现2个峰，2个峰的频率分别是f1，f2，求出k就是2个谐振腔的耦合系数。

谢谢版主哈 我要问的是 这个曲线图在HFSS中怎么生成 我通过仿这两阶的耦合系数生成的曲线图 我就可以根据这个图得出我后面要的腔要开多宽 这个步骤不得很明不知道我们本站有QQ群没 想交流一下

1是要弱耦合，馈电端口离谐振腔远点。当然要能激起相应的模式。

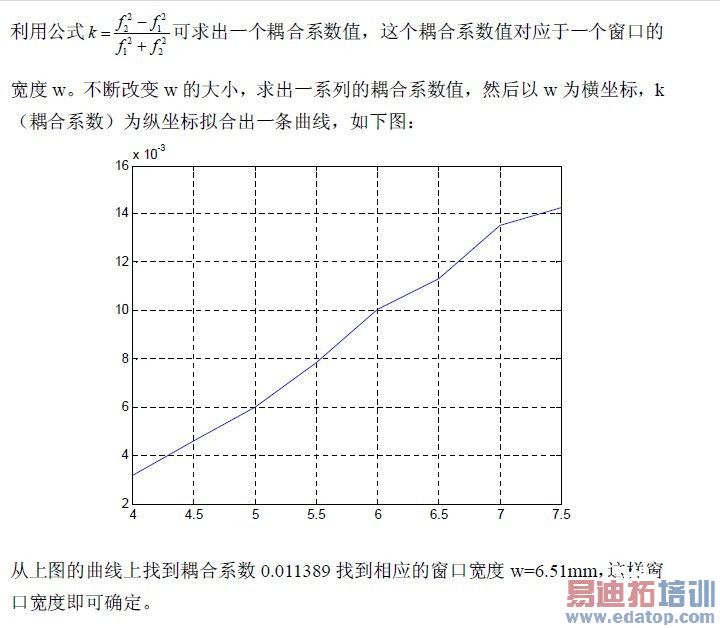

2是宽度W和k的关系要通过扫描得出，即取不同的W（在我的例子中是两个谐振腔之间的间隔）时求出k，然后画出k-W曲线。

恩 就是第二点了版主的哪个图跟我的哪个一样的道理 但是我在HFSS中搞不出来版主能加你QQ吗？

不用QQ很多年。

啊哦这个得出这个数据我研究老久都没研究出来阿们。

调节耦合宽度生成K值曲线，然后和理论计算的相比对，相信在曲线上找点的坐标你是会滴

科学面前人人平等，即是是god's father's father‘s…也不例外

.............................................................
呵呵 找坐标哪是当然会的只是吗 生成哪图还在探索中
