双层微带贴片天线

图1是我照着人家的尺寸仿出来的结果，频率不对，我想调到我需要的频率，可我改变贴片的尺寸后，仿出来的结果（图2）完全不对，请各位大哥大姐帮我看一下是什么原因，另外，想请问那个波端口怎么设置，那个长方形到底画多大？感觉那个对结果影响特别大，设置不好就出不来结果。

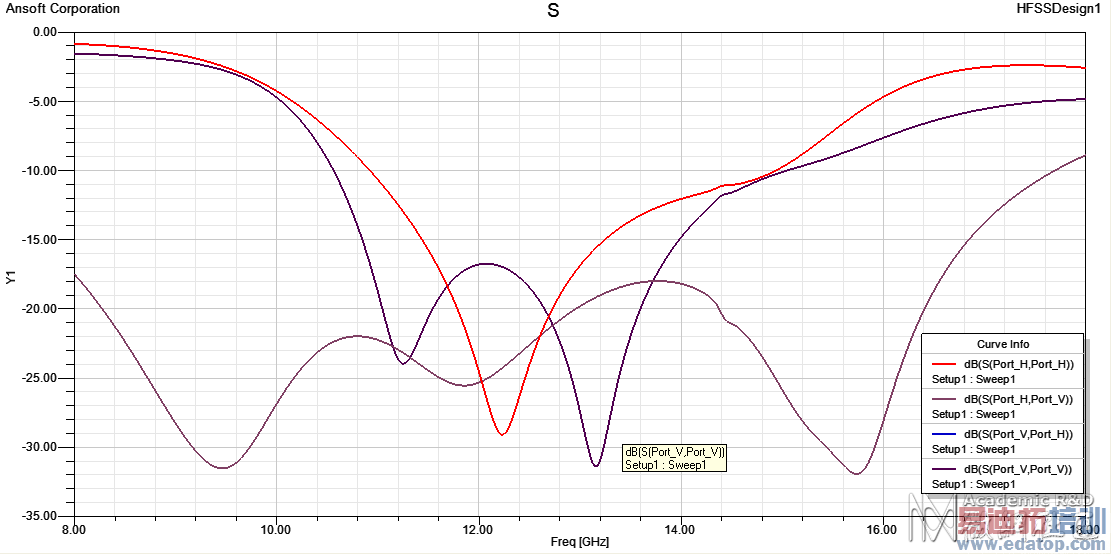

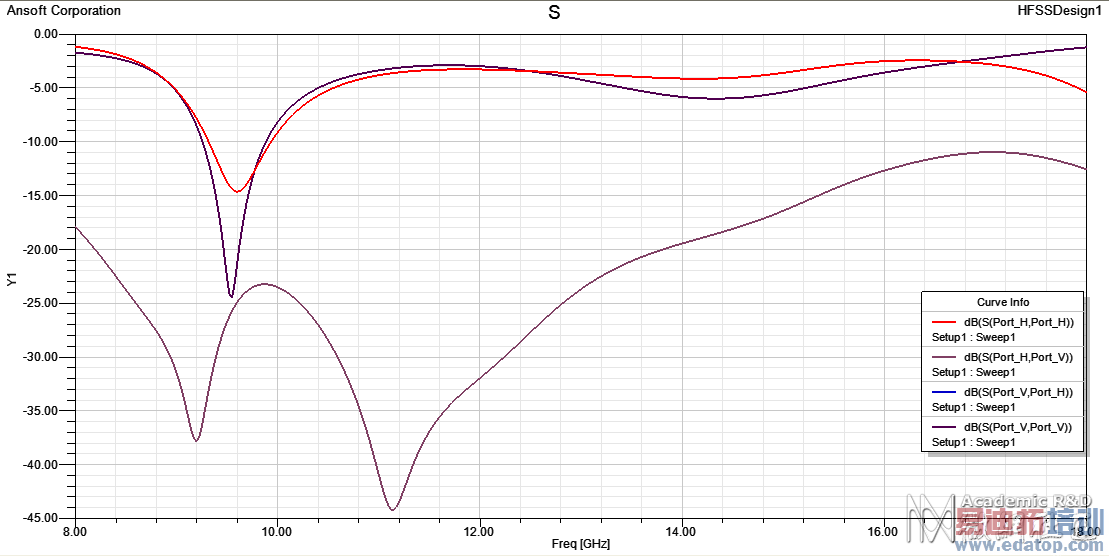

图1（W1=6.6 W2=5.2） 图2（W1=6 W2=7.8）
源文件在附件中，麻烦各位帮帮忙看一下，谢谢！
Ku_element w1=6 W2=7.8.hfss
Ku_element w1=6.6 W2=5.2.hfss



想对比文献，得保证材料属性以及计算的设置相同才有可比性～



貌似是一个双频或宽频双极化微带天线。馈电采用十字开槽耦合微带馈电。采用双层的贴片微带线，两个辐射铁片产生两个谐振频率，当两个谐振频率相互靠近时，从而展宽了天线的频带。第一层贴片为寄生贴片，它倒置于第一层介质板下面，这样布置使介质板起到天线罩的作用，两介质层之间用空气隔开，实际中用介电常数为1.08的泡沫支撑。
其他看不出什么不对，就是觉得你的波端口加的甚是奇怪。我这一个月也才接触双极化宽频天线。多探讨。



波端口应该从你加的水平极化馈线和垂直极化馈线等高处向上，或者向下平行划一小块矩形。 不是你这样的画一大块的面。
附图是负full book 里的一个缝隙耦合的例子。你看看这个馈电端口 应该有启发。



首先谢谢你其他的设置都相同，只有那个波端口长方形的大小及位置是我自己加的，请问你一般怎么设置这个波端口？我的怎么随便改变一下其大小及位置，结果就差得不行。



谢谢你的分析，你的分析非常到位，我做的就是你说的那些东西。我也觉得可能端口设置有问题，因为其他的东西我都是按照文献上设置的，就这个端口它上面没有说明。



波端口尺寸是影响边界条件的，继而影响结果也是正常的；至于如何设置，需要考虑你自己的问题，或许需要施加其他边界条件



麻烦你帮我看一下，现在这样设置激励对不对，谢谢！
Ku_element W1=6.4 W2=5 Wf1=1.2 Wf2=3.2 lump port DrivenModel.hfss
