用ansoft designer做电磁仿真出现的一些问题

录入:edatop.com     点击:

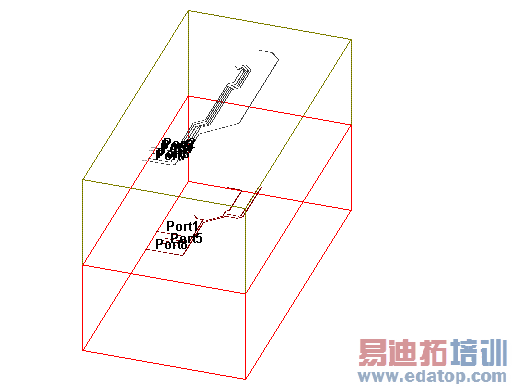

我用ansoftdesigner做电磁仿真,其中导如里面的布线图如下:

在线的端面共设置了8个端口,想看它的近场分布图.可出来的结果却是这样:

可我想要的结果是如下这样的图:

两者怎么相差这么远啊?????请高手指教!!:21de



问题已经解决了,是场和模型的距离太远了,所以没看出来!在近场设置里把距离改了就好了!:17de



近场的距离必须设定的,最好设定在表面上看电流分布应该就可以了



顶一下!支持楼主的工作!
谢谢楼主分享!



8个端口激励同样的源?



支持楼主一下请问楼主一下将PCB导入Ansoft Designer之后该怎么操作啊我用Ansoft Designer对PCB进行仿真



顶一下!支持楼主的工作!
谢谢楼主分享!



呵呵,学习了又
