同轴馈电建模的相关问题求助
录入：edatop.com 点击：
最近正在研究加脊喇叭天线，模型已建好，但关于同轴馈电建模还有很多问题不是很清楚，希望各位高手不吝赐教。

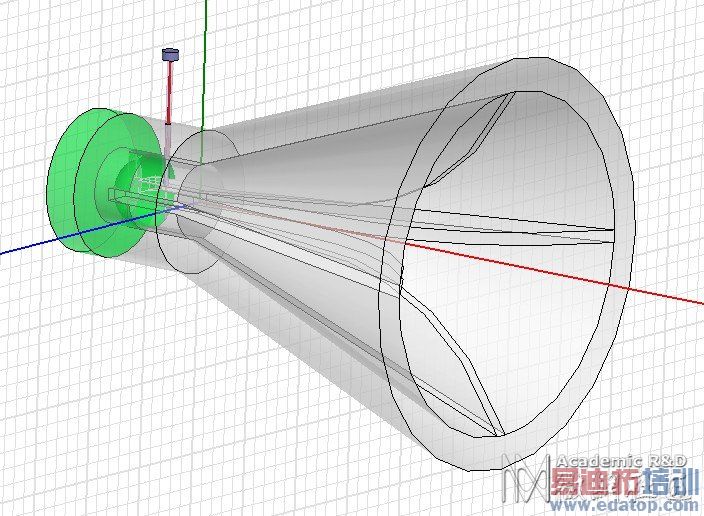

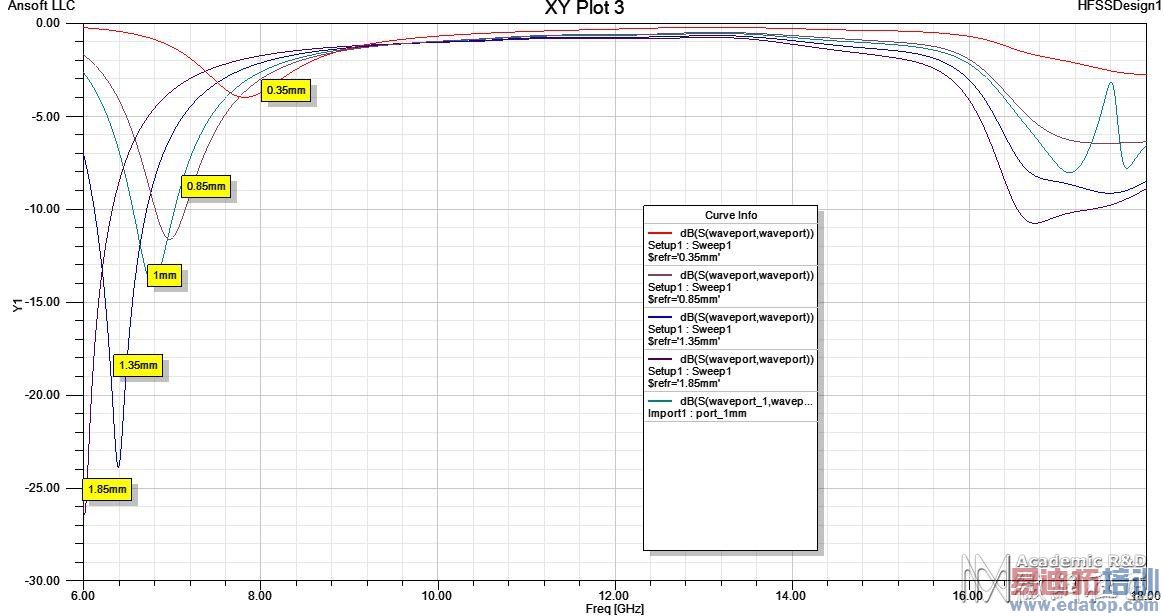

1.采用波端口，如果端口设置在airbox里面，是不是要加一个金属反射面，其大小如何确定？我尝试了下，不同的半径影响很大，如图所示。
2.如果端口在airbox里面，此时同轴最外层是不是要设置成pec，还是vacuum？
3.同轴的长度和半径大小影响也不小，如何确定？
半径我知道有公式可以算出外内半径比为2.3时刚好特性阻抗是50欧，是不是只要满足这个比例就OK？
4.同轴建模顺序所示怎样的？背景对建模的影响？
5.模型中深入下面脊中的内探针是比同轴外导体多出来的一块，是不是要另外建模？
1.采用波端口，如果端口设置在airbox里面，是不是要加一个金属反射面，其大小如何确定？我尝试了下，不同的半径影响很大，如图所示。
2.如果端口在airbox里面，此时同轴最外层是不是要设置成pec，还是vacuum？
3.同轴的长度和半径大小影响也不小，如何确定？
半径我知道有公式可以算出外内半径比为2.3时刚好特性阻抗是50欧，是不是只要满足这个比例就OK？
4.同轴建模顺序所示怎样的？背景对建模的影响？
5.模型中深入下面脊中的内探针是比同轴外导体多出来的一块，是不是要另外建模？
我用cst做过，hfss就不太懂了，同轴线问题，如果你能提前知道实物加工用的同轴线尺寸，就按实物的尺寸建模，如果不知道，就按sma接头尺寸仿真吧，0.65和1.5的内外半径，主要还是保证从50Ω同轴线过度到脊波导的反射小！在同轴线内的内导体、脊间的导体和深入对面脊的导体是一样的，不用分开建模。仿真是为实际加工提供参考依据，实际加工出来的东西还会有很多问题，所以不要再仿真上考虑一下不必要的细节问题！
你好！非常感谢你的解答和指导，受益匪浅，那我再试试，有什么问题再和你讨论讨论
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的HFSS视频培训教程。
