HFSS,CST同样的模型结果咋差别这么大

录入:edatop.com     点击:

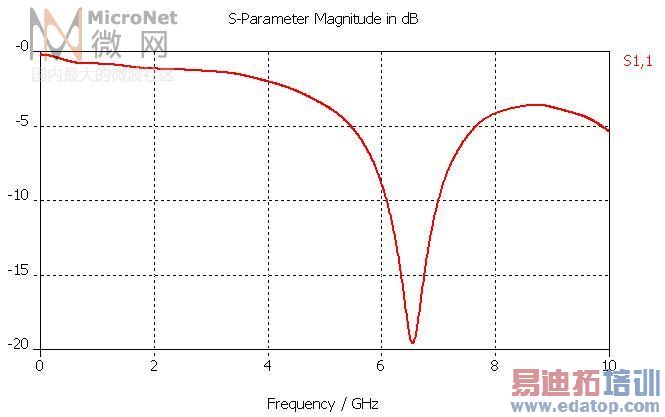

同样的模型,在HFSS里面用WAVEPORT和LUMPED PORT的结果怎么区别这么大啊?另外在CST里面结果也不一样,很费解啊……照理不该这么大啊差距
端口大小跟边界大小图上面应该看的清楚吧,琢磨这几天了没琢磨明白怎么回事






组图打开中,请稍候......



窃以为CST结果比较可信,因为我用的CST比较熟一点,HFSS正在研究,改天拿这个尺寸刻一个板子测测看到底哪个是对的,实在搞不懂为什么会这样,HFSS里面端口方面虽然就有点迷糊,但是应该不会差这么多啊!



端口馈电一定要正确,cst端口设置要正确



两者不同之处是算法不同,侧重仿真的电尺寸也不同,不过两者仿真的结果不应该相差这么大,应该是哪个条件没有设置好?



我是按照HELP里面这个设的啦,看来不能过于套用这个,我把端口宽度改大谐振点能到3.7G,不过宽口下端按它这个计算就是我之前发的那个样子,改成与介质板下端平齐还是这样,不过下端如果超过介质板谐振点就到了3.7G。

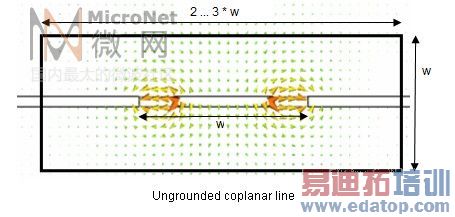

是不是说明宽度也不能完全找这个上面的2~3倍W啊,应该再大点?
很多具体情况HELP里面也给不了答案~
我现在的感觉是端口的设置不能太大,这样会产生高次模,也不能太小,这样仿真也不准。
不过那个LUMPED与WAVE PORT的区别又怎么解释呢?LUMPED PORT不是在馈线下画个面然后设置成LUMPED PORT画个积分线就可以了么?宽度就是馈线宽度,高度就是介质板厚度,这个应该没错了吧~
费解ING……



你的lump port有参考地没有?



谢谢你的关注,哈哈~
不过……弱弱的问一句,参考地是什么?在哪里设啊?
那个英文教程上没看到耶……
我就是在馈线下介质板边上画了个面,宽度跟馈线宽度一样,高度跟介质板厚度一样,然后设置为LUMPED PORT ,然后从馈线往下方向画了条积分线……
CPW两边是接地的啊,不过不知道怎么表现它们接地,我设的边界条件都是PEC,把两边接地改成infinite ground plane仿真结果是一样的……
可不可以再详细说说啊,哈哈,不是很懂呢……



从截图来看貌似你hfss的端口设置有问题吧



楼主仿的是CPW的馈电结构。所以在HFSS中,设置的lump port是不正确的。积分线应当从地,也就是ground指向信号线。没有地的话,想当于是开路了。
至于CST和HFSS仿真结果不一致的情况也是可以理解的。首先我假设楼主用的是cst的transient solver,那个是time domain仿真,而HFSS是frequency domain的方针,算法是不同的。可是,即使算法不同,你的仿真结果应该相似。假设楼主端口大小之类的设置全部正确的话,CST和HFSS的default setting的精确度是不一样的。建议楼主加大mesh density,mesh多了的话,结果应该是基本一致的。
最后想说,楼主比较S parameter的magnitude说明的问题很片面,一般应该比较Smith Chart,那个说明问题要全面的多。



初步认为你的hfss得lump port端口设置的有问题。
