HFSS怎样看一段传输线的特性阻抗？
录入：edatop.com 点击：

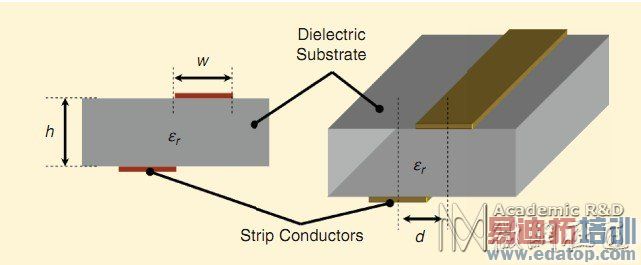

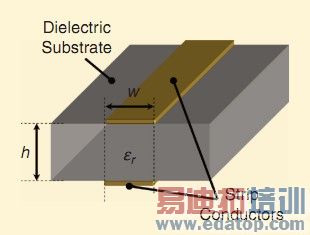

怎样仿真图中的这种结构。？
介质两边是相互平行的金属导体。
文献上说。随着导体间偏移量d增大。其特性阻抗变大。
我想用HFSS仿真。得到偏移量d与特性阻抗的关系。
应该怎样。？
谢谢大家赐教。！
介质两边是相互平行的金属导体。
文献上说。随着导体间偏移量d增大。其特性阻抗变大。
我想用HFSS仿真。得到偏移量d与特性阻抗的关系。
应该怎样。？
谢谢大家赐教。！
使用HFSS Optimetrics
做参数扫描，
方法见产品文档和例子。
设置端口时不要归一化到50欧姆，然后用port Z0看，如果想看随着d的变化影响，就像2楼说的那样，用参数扫描
也可以参考一下该文章中的公式
05453080.pdf
