HFSS仿真耦合系数收敛有跳跃
录入：edatop.com 点击：

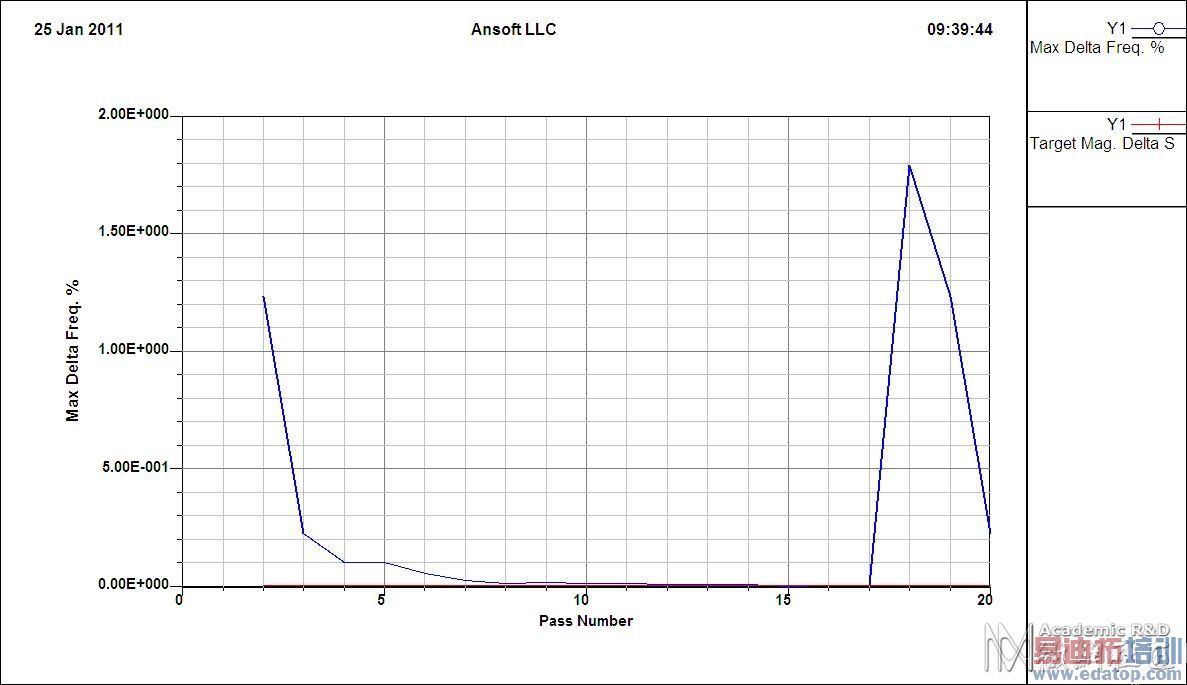

如题，在仿真耦合系数的时候收敛有跳跃，不知道是怎么回事，仿真结果很大偏差
这是怎么回事？怎么才能让它收敛呢？高手指点
file:///C:/DOCUME%7E1/xuqiong/LOCALS%7E1/Temp/moz-screenshot.pngfile:///C:/DOCUME%7E1/xuqiong/LOCALS%7E1/Temp/moz-screenshot-1.png
这是怎么回事？怎么才能让它收敛呢？高手指点
file:///C:/DOCUME%7E1/xuqiong/LOCALS%7E1/Temp/moz-screenshot.pngfile:///C:/DOCUME%7E1/xuqiong/LOCALS%7E1/Temp/moz-screenshot-1.png
仿真耦合系数最后采用手动划分网格，收敛次数多些
如果你扫描参数的扫描范围过大，跳跃也是正常的
同意前面的，HFSS划分网格的时候如果用的是fast模式的话，他的网格划分主要是按照中心频率的来的，如果楼主想看某个点的情况的话，建议重新设置中心频率或者改变仿真模式
楼主显然是用本征模仿的，出现跳跃有几种可能，1是仿真没有收敛，计算次数不够，2是耦合系数本来就可能有突变的，由具体的结构而定
