关于共面波导（CPW）馈电的积分线画法请教
录入：edatop.com 点击：

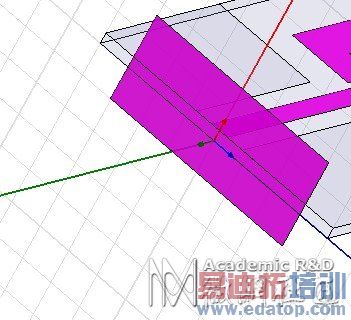

各位大侠们 CPW的波端口面的画法 我已经知道了 可是积分线的画法我不敢确定了 还请各位高手不吝赐教指点一下积分线的画法 参考图如下：
我好像没有画过积分线的。
我个人感觉积分线应该在馈线宽度的中心处 由下往上 长度是介质基板的厚度
应该是中间馈线到两边地之间画积分线
应该是中间馈线到两边地之间画积分线
感谢师兄指教 可是我在馈线两端 有两个分离的地 那样画积分线只能和一个地连着了呀 怎么办
应该只要画一个就可以了
是两侧的地和中间馈线形成场型的，积分线其实也只是确定下积分方向而已，对场而言，只是方向问题
我试了一下 发现有积分线和没有积分线得到的结果是一样的
不设积分线，也有个默认设置。
