如何用HFSS画指数型曲面

录入:edatop.com     点击:

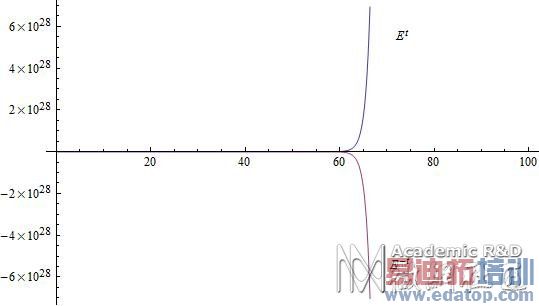

在HFSS上应经画出两条曲线:y(_t)=exp(_t),和y(_t)=-exp(_t),_t是从0到100,单位是mm,如何让这两条曲线所围的区域变成贴片面?



画一条曲线后再画一条直线段,connect就成面了。不过貌似函数曲线和函数曲线直接connect经常报错。



哥们,这两条曲线有交叉吗?



具体函数是x(_t)=_t,y(_t)=-(C1*exp(Rf*_t)+C2)、y(_t)=C1*exp(Rf*_t)+C2,Rf=0.08,C1=(L/2-a/2)/(exp(Rf*Lm)-1),C2=(a/2*exp(Rf*Lm)-L/2)/(exp(Rf*Lm)-1),L=37mm,a=1.2mm,Lm=152,_t的取值范围为0到Lm,如何让这两条曲线所围的区域变成贴片面?



最好先简化一下吧
