HFSS仿真两平行带状线间的串扰，如何加lumped port激励？

HFSS仿真两平行带状线间的串扰，如何加lumped port激励？
练习带状线串扰仿真，可仿出来的结果不理想！

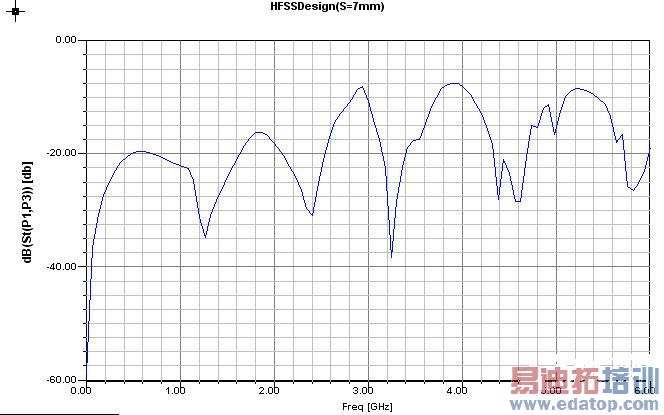

1、不知道带状线间串扰的S31和S41曲线是什么样的？
2、不知道怎么加集总激励，Fullbook上倒是有LVDS的例子，可我想要的结构和那个不同，所以也没有按照差分对来设置激励！
希望这方面的高手指点下！



你不是已經做過一次了嗎？仔細查查應該可以發覺問題。
曲線的趨勢有點像，可能是結構哪裡有沒有劃好的地方。



TO honejing:
呵呵，是啊，做微带线的时候，曲线形式很正常，可以和一些IEEE文献对上！
可不知道怎么搞的，带状线就对不上。另外，honejing：
1、带状线S31和S41参数曲线趋势和微带线的一样吗？
2、加集总端口激励，还是和微带线一样吗？带状线有两个参考地啊？



PS：我查到两个带状线的特性阻抗公式，表达式不一样，会不会因为特性阻抗非50欧姆导致的曲线畸变呢？
不知道这个可能性大不大？



1. 仔細看 Full book 的步驟，把 Lumped port 平面劃對，帶綫上下參考面都要接到。
2. 阻抗公式表达式不一样 ＝> 那是當然，非50 Ohm 也不是問題，你需要看一些基礎的書，建議去買 Signal Integrity - Simplified 來看，有中文版。
http://www.edacn.net/bbs/viewthread.php?tid=125512



我使用的是图4的激励！
你说的是图5这种加激励吗？如果是这样的话，我曾试过一次，结果好像会弹出：端口细化时有disconnect的错误！



1.其特性阻抗的表达式，两本参考书，Paul的《电磁兼容导论》和Montrose的一本书；表达式不一样呢？
我原先以為你說的是微帶綫與帶綫不同，原來是不同作者有不同，我沒有去查，但是我猜兩者可能都沒有錯，也許表達的角度不同。
2. 圖5是對的，但是劃 port 要很注意，可將帶綫內縮一點比較好對齊，Port上下要正好頂參考面。
你會試的出來的。有 error 應該就是圖沒劃好，放大一點看。

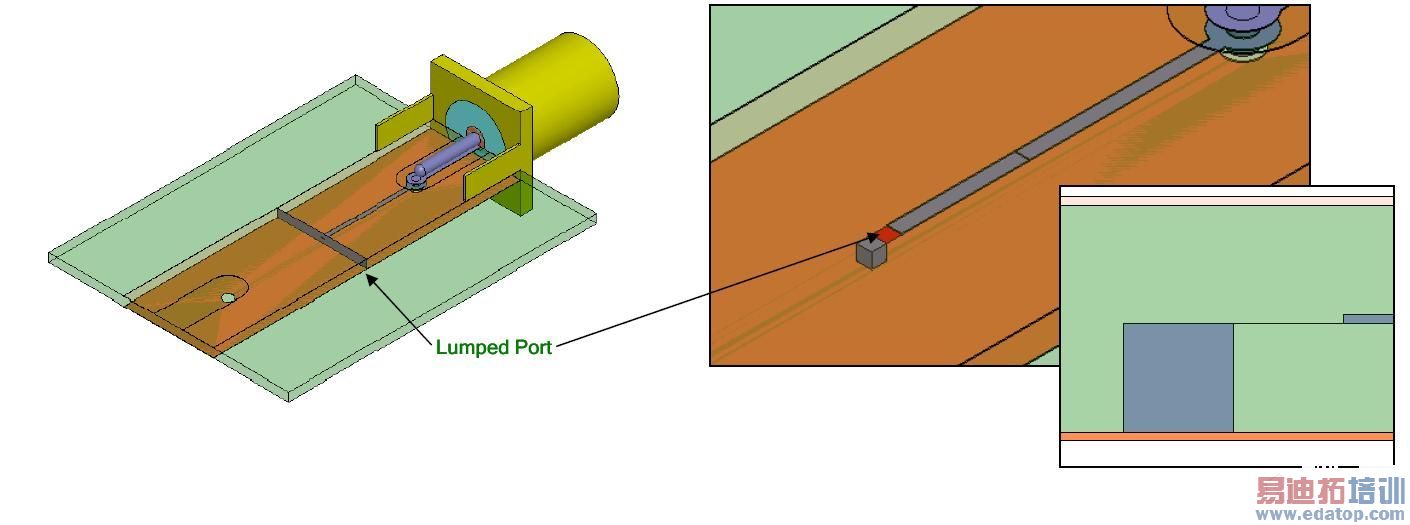

修正: 要先劃一片垂直的 PEC 在留一點小空間來劃 port，參圖。



按照图5来加激励，修改了很多次都会弹出错误，看来好像不应该这样加啊！



好的，附件上传，有时间帮我看看吧！
Project.rar
