HFSSS仿真PIFA天线时出错求救

检查下边界条件设置

介质材料设置好像有问题

LZ的模型存在几个问题。

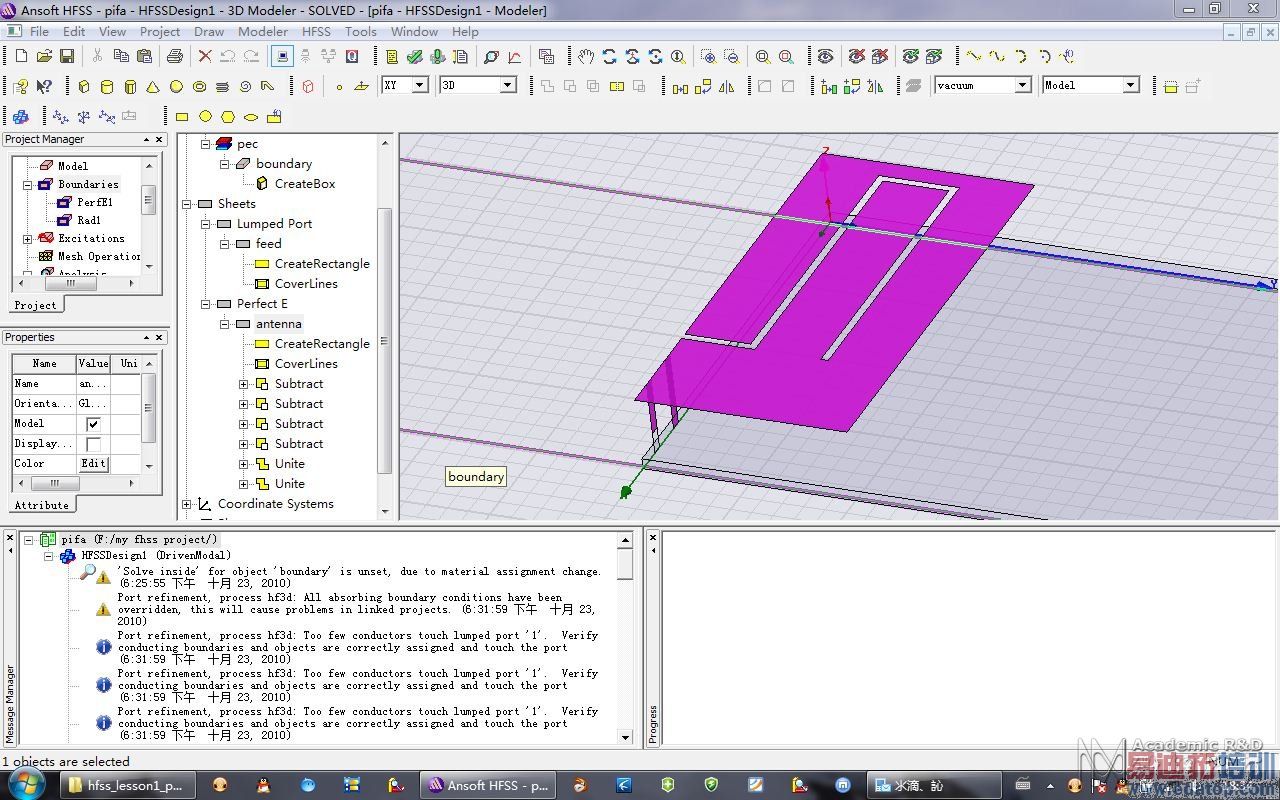

（1）没有ground，参考地都没有就无所谓馈电了，所以系统提示你激励端口没有足够的导体与之接触。更何况，PIFA天线无论如何也不可能没有地的存在，这是最基本的条件。
（2）你的空气盒子的材质被你设置成“PEC”了，这也会造成前述的系统提示。而且最为重要的是，你的天线放在一个理想电导体内，还能辐射吗？
（3）扫频步长太小了，你设置成了0.001GHz，有必要扫这么细嘛？这样会给电脑增加很多无谓的工作量。

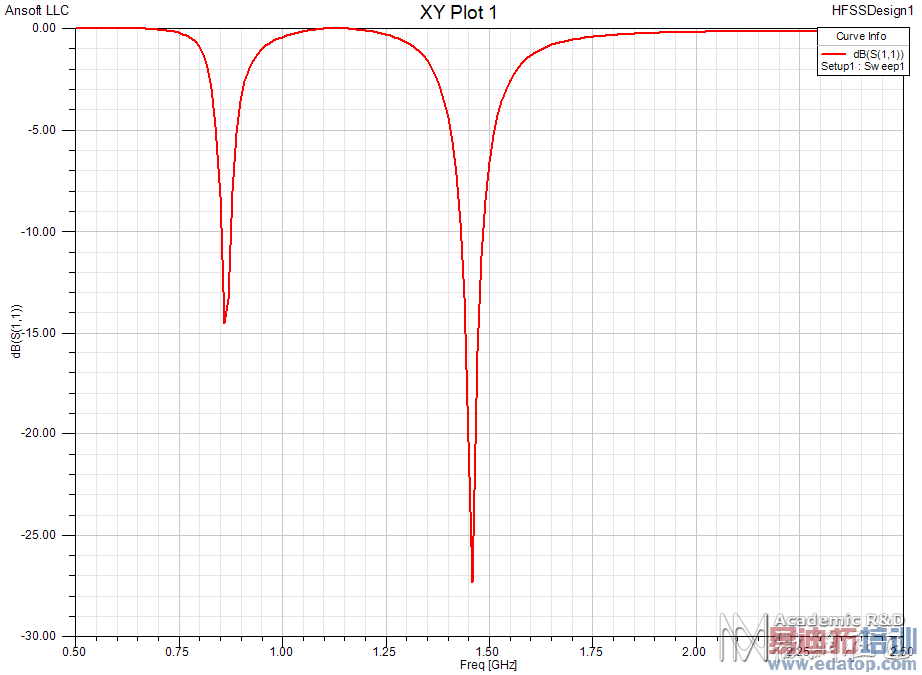

我修改了一下，仿真得出的S11如下：

不错不哦错！

说得有道理 哈

灰常感谢你的回复。我有给你发了个留言看到回个谢谢

我的HFSS是HFSS12，而且你也没有必要一定要看到我的模型才能修改啊。你就按照我说的那几点改就行了。一个是加上ground，还有一个是把空气盒子的材质改成真空。扫频步长那个不算错误，但是适当加大一点可以节约你的时间，是个小技巧。还有你的模型画的有点问题，你的天线引脚怎么能穿过FR4的基板呢？ground是基板上面的而不是基板以下。

LZ，ground是一层金属板，是导体。而FR4材质的只是基板，是绝缘体。你没发现手机PCB里都有一层铜覆层吗？那个就是参考地。只不过实际手机PCB受layout的限制，一般地都不太完整。仿真中为了简化起见，就直接以一个完整的金属板作为地。
没有地这个概念，馈电就无从谈起。同轴馈电，外层导体就是地。微带馈电，微带线的正下方有地。再通俗地说，电势差你应该知道吧？要形成“差”，总得有个基准参考吧？打个比方，电池也是一正一负两极同时接入电路才能供电啊，你光一个正极连接，怎么可能通电呢？这就是为什么系统提示没有足够导体与馈电端口连接，它的意思在说：“另外一极哪去了？”

感谢细心回复，我以为FR4的概念就包含了平时PCB中的GND的概念。
