本征模式和驱动模式仿真效果差异很大
录入:edatop.com 点击:

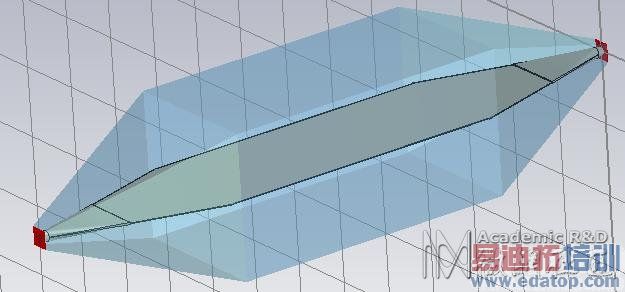

现在在做一个简单的同轴波导仿真,如图

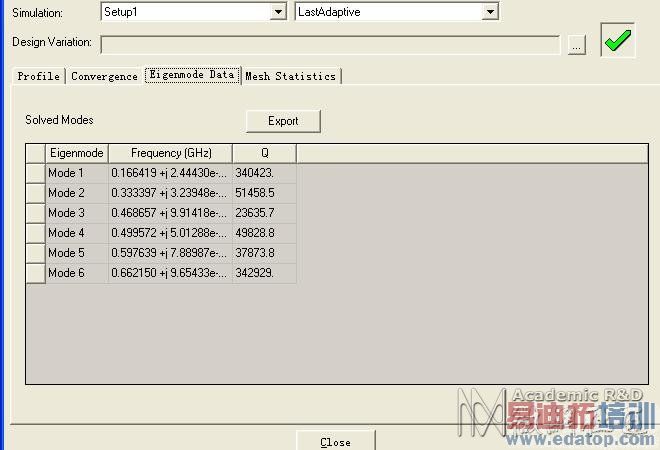

外导体两端存在锥形过渡,形成谐振腔,本征模式计算效果如下:
计算了前六种模式的谐振频率分为:166M,333M,469M,500M,598M,662M.
同样的模型驱动模式计算查看模型高次模谐振频率,两种方法:1:VSWR突变点;2:S21最小值点。
问题1、这两种方法可行嘛,请高手指点?

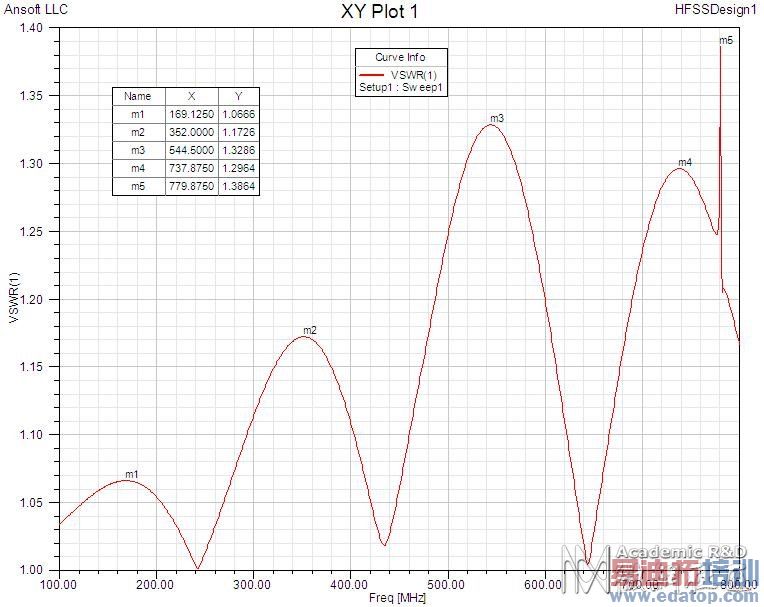

下面是VSWR:
问题2、只观察到5个有突变嫌疑的点,前4个点能否称得上突变,有参考价值吗?频率分别为169M,352M,545M,738M,780M。

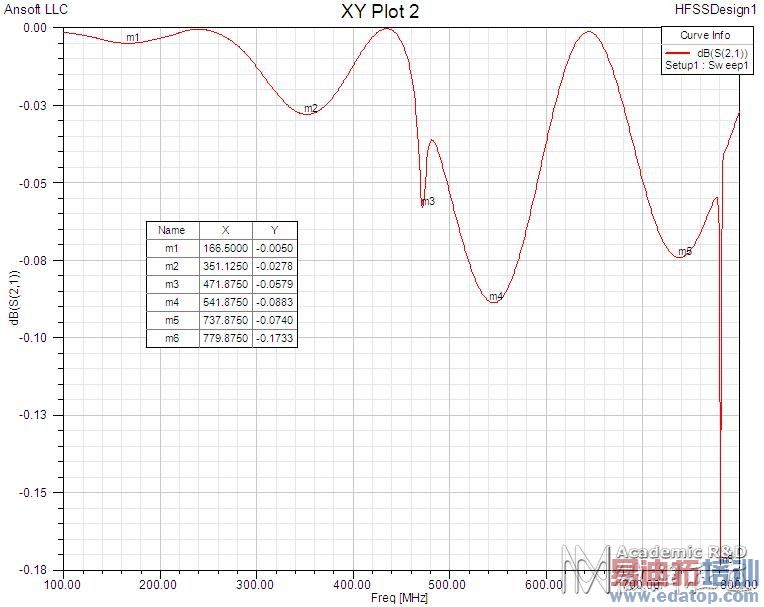

这里是S21图:
6个最小值点:
167 M,351 M,472 M,542 M,738 M,780M。观察S21结果和本征模式结果在第一和第三个谐振频率点比较接近,其他还是偏离较多。三者在第一个谐振频率点(VSWR结果除这点和本征模式结果相差甚远)惊人一致。请教各位达人:问题3、应该以哪一个结果为准分析谐振频率点?问题4、造成上述S21和VSWR与本征模式分析结果不一致的原因是什么?中心频率,扫频范围,网格精度等等,还是其他原因,望赐教,或者给出相关参考资料的下载地址,不胜感激! 由于周围没有搞微波这方面的大环境,遇到问题只有求助于网络,非常感谢各位指点!
外导体两端存在锥形过渡,形成谐振腔,本征模式计算效果如下:
计算了前六种模式的谐振频率分为:166M,333M,469M,500M,598M,662M.
同样的模型驱动模式计算查看模型高次模谐振频率,两种方法:1:VSWR突变点;2:S21最小值点。
问题1、这两种方法可行嘛,请高手指点?
下面是VSWR:
问题2、只观察到5个有突变嫌疑的点,前4个点能否称得上突变,有参考价值吗?频率分别为169M,352M,545M,738M,780M。
这里是S21图:
6个最小值点:
167 M,351 M,472 M,542 M,738 M,780M。观察S21结果和本征模式结果在第一和第三个谐振频率点比较接近,其他还是偏离较多。三者在第一个谐振频率点(VSWR结果除这点和本征模式结果相差甚远)惊人一致。请教各位达人:问题3、应该以哪一个结果为准分析谐振频率点?问题4、造成上述S21和VSWR与本征模式分析结果不一致的原因是什么?中心频率,扫频范围,网格精度等等,还是其他原因,望赐教,或者给出相关参考资料的下载地址,不胜感激! 由于周围没有搞微波这方面的大环境,遇到问题只有求助于网络,非常感谢各位指点!
申明:网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的HFSS视频培训教程。
