HFSS画模型的问题
录入：edatop.com 点击：

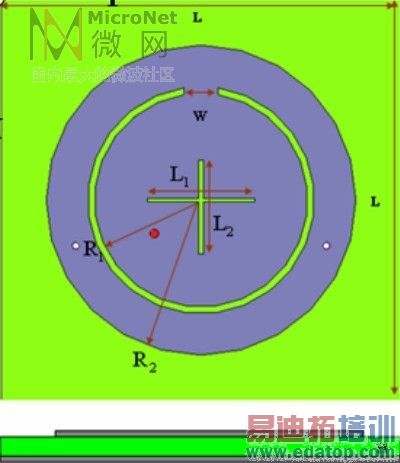

如图所示，贴片中间的圆环和十字架应该如何画出来呢？尺寸有要求吗？
很急啊，谢谢高手指点！
十字架可以画两个在同一高度的长方体，然后通过布尔运算合并在一起，或者画四个在同一高度的长方体，要有公共交点，四个也可以通过布尔运算合并起来，圆环会画，缺口的圆环还没画过
减去圆环再加一个长条就可以了
布尔运算，，，，，，，，，自己尝试吧，，，，，事理因人言了了，不若自了了之。
呵呵 那个圆环不难话吧 减去一个向心角？可不可以先画一个圆，然后按度数切割？或者减去一个小矩形？ 不过我没试过 呵呵
画个圆环，再画个矩形想减，不保留交叠部分就ok
