HFSS应用求助：如何建立并求解这个仿真模型的S参数？

此为参考文献和仿真project

abbr_b3e3dad29b438ea42d48fdcc64f13859.pdf

Current and voltage_driver simulation.rar

不错啊！

希望坛友多多参与！

还有一篇文献！

common-mode current due to a trace near a PCB edge and its suppression by a guard band.rar

帖子不要沉 啊

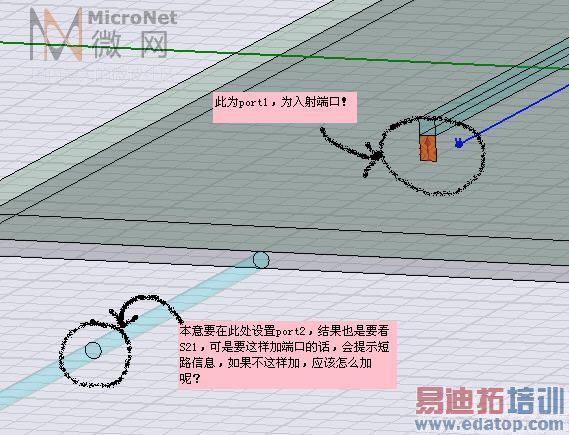

port2选的是集总端口吗？

我最初是使用的lumpedport，可是会提示“short cucirt”！

1.) 試了一下你上載 Project ，重新 Assign lump port2 (把 Lump port 放在 Trace 的兩端)，跑 S 參數是沒有問題的，結果也正常。不過我想這不是你要的東西。我還不知道如何仿效 Paper 做出 Radiation的結果，有空再學習一下。
2. ) 至於你把 port 下在模擬 Cable 的導體中间，那應該是不對的，一個 Port 應該參考到兩個 Objects。
3. ) 要用 HFSS 仿真 Common mode radiation ，你越做越深入了，加油！ 願你能成功，我再向你學習。

honejing兄，先谢谢你的回复，很高兴和你讨论问题，其实是我一直在向你学习啊，呵呵！
“至於你把 port 下在模擬 Cable 的導體中间，那應該是不對的，一個 Port 應該參考到兩個 Objects。”
那应该怎样将port参考到两个objects呢？我没这方面的经验！
