4. 计算结果处理
4.1 计算结果报告图
计算器中计算的结果可以是数值也可以在Report Editor 作图。 操作如下：
（1）利用场计算器生成一个计算并命名（Named Expression）；
（2）在当前设计中作一条线 (model or non-model) ；
（3）在结果报告中将已命名的量在线上作图；
（4）创建报告，选择 Fields；
注：对于不需要线存在的场计算，仍然要使用一条线来激活计算器中输出的场量。如果没有 线，Traces 窗口将不会出现 Calculator Expressions 这一项，即使场计算器的结果与坐标位置 无关 ( 如对一个体的积分结果)。

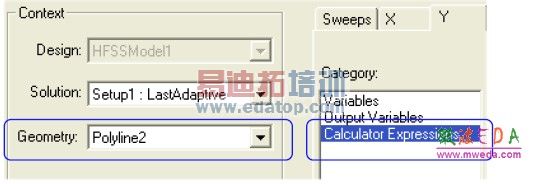

（5）在 Traces 对话框中定义求解的内容 ( 选择一条线，即使实际并不需要使用）；
（6）在 Sweeps 表单中，定义相应的扫描变量与扫描点； 对于需要使用（Geometry）线的计算结果， 采用 NormalizedDistance ，归一化长度。
（7）在 X 一栏中设置 “Use Primary Sweep” 。

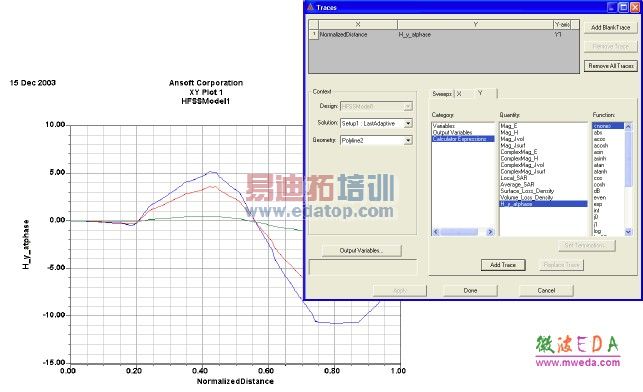

（8）在 Y 一栏中选择 Calculator Expressions. 。用户建立的 Named Expression 场量表达式列在 Quantity 一栏的底部。在Function 中选择 None。
（9）点击 Add Trace 并确认Done 生成报告。
4.2 计算结果场覆盖图

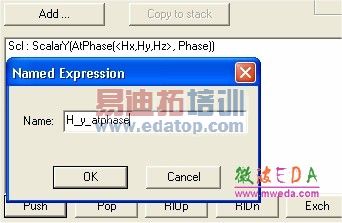

场计算器中任何一个结果保存为命名表达式后（Named Expression）均可以作出场覆盖图Field Overlay。和结果中已有的标准场量输出方式是一样的。在场计算器中生成表达式：点击 Named Expression 下面的 Add… 按钮。 下图是保存一个标量数据，特定相位下的磁场 y 轴分量。
然后直接可以像标准常量一样作场覆盖图 HFSS > Fields > Plot Calculated Expression

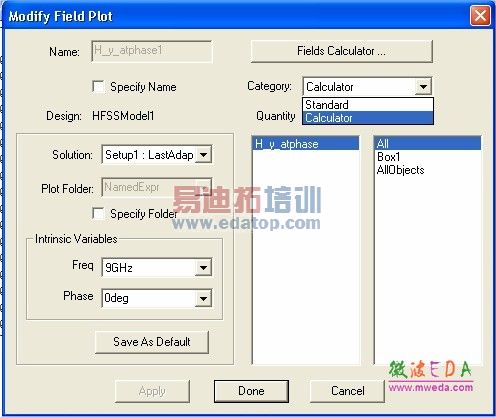

同样，可以在 Modify Plot… 对话框中选择 Calculator ，显示输出变量目录。点击用户 自定义的表达式名称，作出场覆盖图。
下面的例子显示的是标准的 Vector_H 场图和在场计算器中自定义的表达式：ScalarY(AtPhase(
