5. 场计算器使用实例
5.1 示例一：表面法向场幅度计算
输出类型:：场覆盖图；举例：显示通过小孔耦合的场( 如Bethe 耦合孔)； 步骤：
（1）选择 Quantity (如 H 场)；
（2）选择 Function > Scalar> ”Phase” ；
（3）选择 Complex > AtPhase；
（4）选择 Geometry > Surface > 选择一个对象(如 Facelist1) ；
（5）选择 Unit Vec > Normal；
（6）选择 Dot；
（7）点击 Add… 将计算式列入命名表达式并指定名称。( 如：H_norm_to_list)；
（8）点击 close，关闭场计算器；
（9）选择 Step 4 中指定的面作出场覆盖图。
结果： 下图左图是小孔面上的磁场矢量场图，右图是磁场在表面法向分量的幅度场图。
5.2 示例二：场相位图
输出类型: 场覆盖图；举例：显示不同材料中的波传播速度的变化；步骤：
（1）选择 Quantity (如，E 场)；
（2）选择相应的极化方向 Scal? > ScalarZ；
（3）选择 Complex > CmplxPhase；
（4）（转换成度数）选择 Constant > Pi；
（5）选择 “/” ( 除)；
（6）选择 Number > Scalar 输入 “180” ；
（7）选择 “*” ( 乘)；
（8）点击 Add… 按钮命名输出表达式（如 Phase_Ez_deg) ；
（9）关闭场计算器；
（10）选择相应的面作场覆盖图。

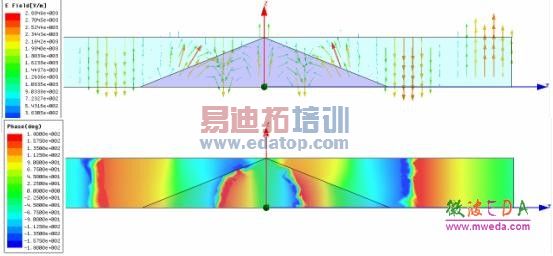

结果： 下面是一段中间填有εr = 4 的楔形填充物的矩型波导。上面的图是E 场矢量场图。下图是E场的相位图。可以很直观的看到波在不同某介中传播时速度（相位改变）发生的变化。
5.3 示例三：计算沿特定曲线切向电场的相位并作图
输出类型：结果报告；举例：在周期性介质中沿某条通路的相位的变化。 步骤：
（1）选择 Quantity ( 如 E 场)；
（2）选择 Geometry > Line > 选择指定的线 ( 如 Polyline2) ；
（3）选择 Unit Vec > Tangent；
（4）选择 Complex > CmplxReal；
（5）选择 Dot；
（6）选择 Complex > CmplxPhase；

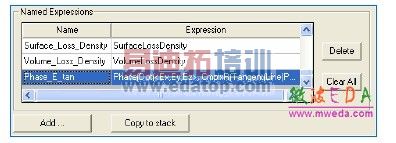

（7）点击 Add….命名输出表达式，如 “Phase_E_tan” ；
（8）关闭场计算器；

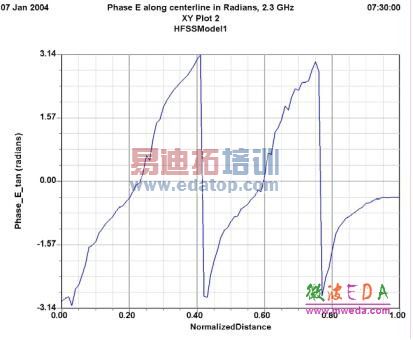

（9）选择菜单项 HFSS > Results > Create Report，选 择 Fields 类型，结构选为步骤 2 中的线，在Calculator Expressions 中选择刚才命名的表达式“Phase_E_tan”。

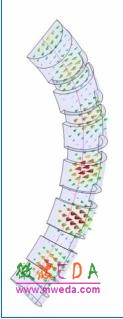

结果：一段弯曲的结构周期性变化的波导模型如下图右图所示，中间为一条曲线。沿该曲线的切向电场矢量如下图左图所示。
