HFSS和Designer协同仿真设计实例-Iris波导滤波器设计
录入：edatop.com 点击：
当动态链接设置好之后，基本单元可通过简单的 ctrl+c, ctrl+v 复制出多个来，比如我们要设计一个包含4 个 IRS 的滤波器。当元件放置好之后，加上端口，如下图所示：
3) 在 Ansoft Designer 中求解

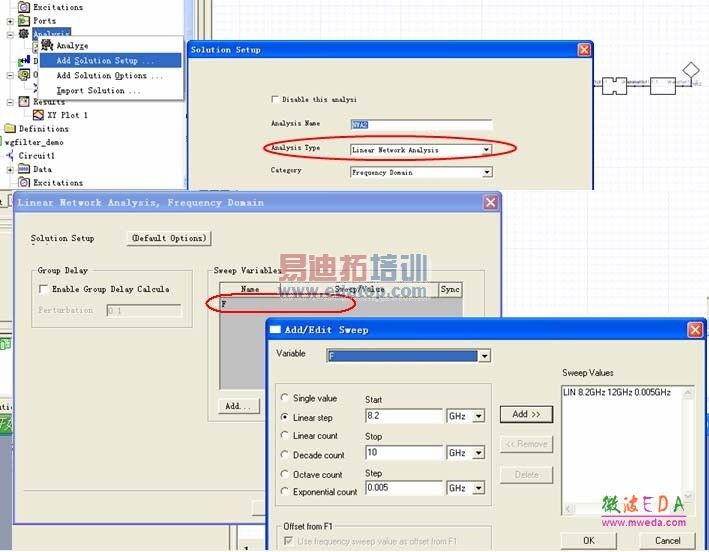

Ansoft Designer 中的求解设置相比HFSS要简单得多。如下图所示，添加一个“Linear Network Analysis”，然后设置扫描范围8.2~12GHz 即可。

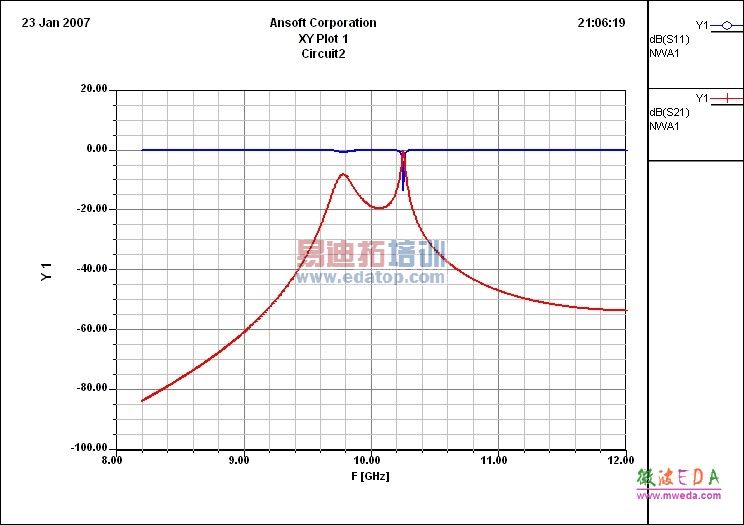

根据初始设计得到的S11 和 S21 仿真结果如下所示。滤波器的带通特性还没有体现出来，显然需要做优化。
4) 在Ansoft Designer 中完成滤波器的优化设计
HFSS 中的变量被传递到 Ansoft Designer 中之后，都显示为基本单元的属性。进行优化之前，要重新设置变量。

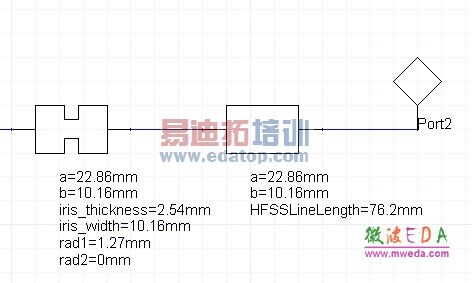

下面我们以优化IRIS 间的距离为例。根据IRIS 带通滤波器结构对称的特性，5 段空波导的长度可以如下分别定义变量为 L0, L1, L2 ；其中L0 的长度与带通特性无关，我们只需要优化L1 和L2 即可。

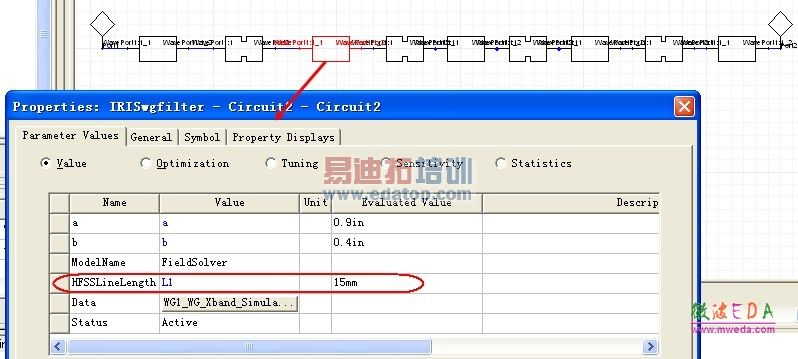

设置优化目标之前，要先选定参与优化的变量。如下图所示，“design properties” 的“local variables”中将L1 和L2 勾选。另外，为L1 和L2 设置适当的初始值，以及取值区间也会提高优化效率和效果。
接着定义优化设置。在Optimetrics中 add 一个Optimization。

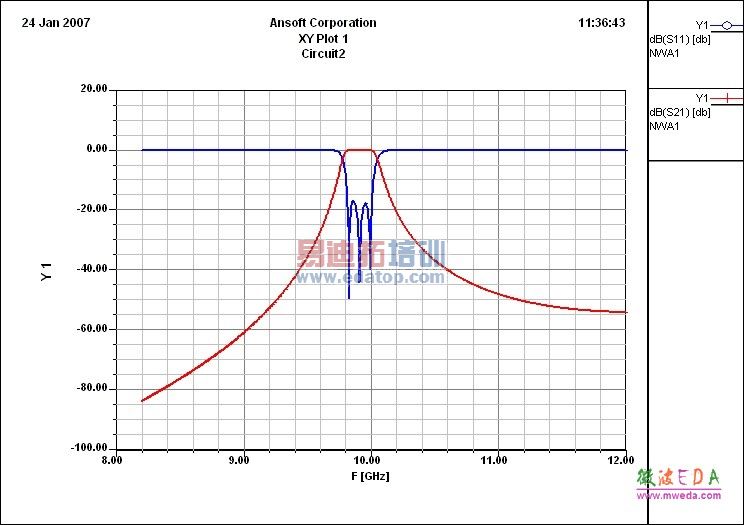

如下图所示，一个优化设置中可同时包含多个优化目标，并且可同时对多个变量进行优化。（优化设置中的更多细节功能这里就不再赘述了，请参考 online help）
5) 将 Ansoft Designer 中优化后的IRIS 滤波器export 到HFSS 进行验证

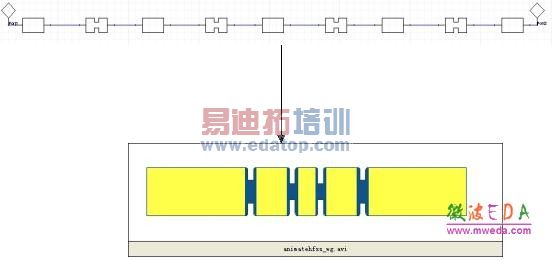

Ansoft Designer 中的通过HFSS 动态链接的到的原理图可通过脚本程序直接输出到HFSS 成为一个ready to solve 的设计。在Ansoft Designer 的波导库中包含这样的脚本程序。 这样就形成了一个工程设计的完美闭环。

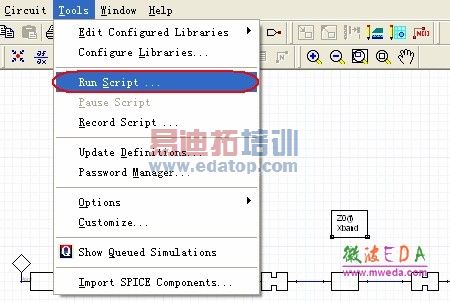

在 Ansoft Designer 的菜单栏，Tools > Run Script，运行ExportToHFSS.vbs 脚本（改脚本需配合 Ansoft 波导库使用），Ansoft Designer 中的 Iris 滤波器原理图就直接 layout 到 HFSS 了。我们接下来可以对比一下 HFSS 和 Designer 中对整个滤波器的仿真结果。
ExportToHFSS.VBS
如下图所示，虚线部分为HFSS 的仿真结果，实线部分是 Designer 的仿真结果，可以看出，不论是在通带范围、带外抑制，还是ripple 的大小上，两种仿真结果都十分吻合。
仿真结果：HFSS（虚线）； Ansoft Designer （实线）
