HFSS和Designer协同仿真之Combline滤波器设计
录入：edatop.com 点击：
3) 建立HFSS 与 Ansoft Designer 间的动态链接

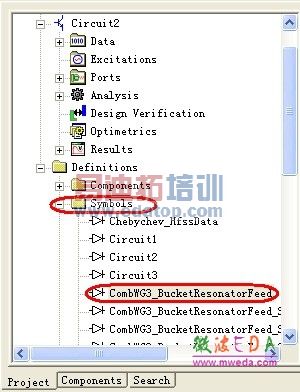

与例（一）中的操作相同，我们可通过在ADE 的电路原理图设计中插入子电路的形式将 HFSS 中基本单元连接进来。由于BucketResonatorFeed.hfss 的 waveport2 以及 Coupled-Bucket-Resonator.hfss 的两个waveport 都分别包含了3 个模式，因此当它以元件的形式导入电路设计时相应的waveport 也会对应3 个 Pin 脚。使用者可对 ADE 中的器件符号 进行自由的编辑，因此为了连接电路的方便，我们可对Pin 脚的位置做调整，并且还可为元件编辑更美观的符号。

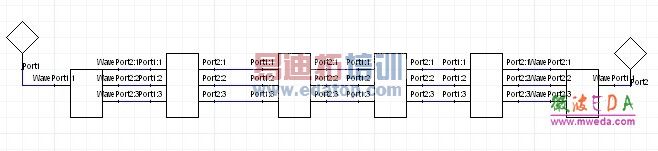

对元件 Pin 脚的位置进行调整后，得到如下图所示的电路原理图。

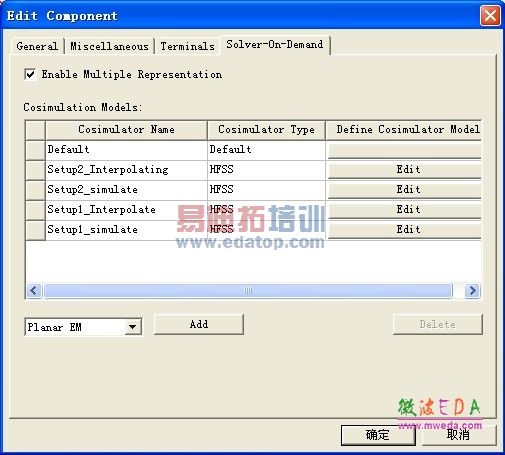

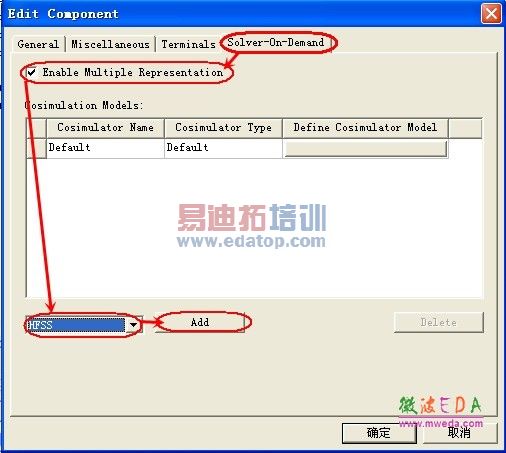

除此之外，我们还可以对每个元件设置协同仿真选项，操作如下：

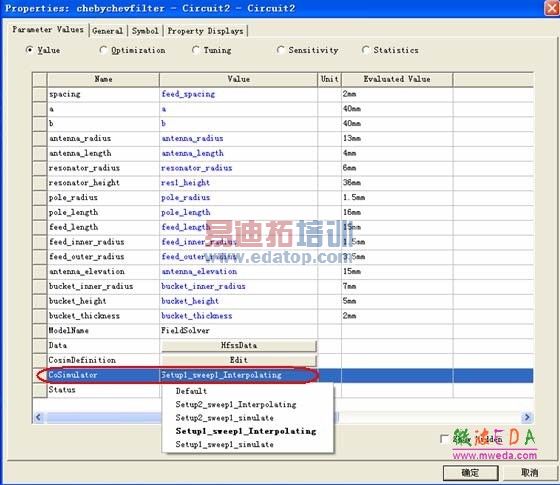

在元件的“Sover-On-Demand”项做了如上的设置之后，其属性栏就会出现“cosimulator” 这一项，使用者可以在一系列的协同仿真设置中进行选择，比如，进行优化时，一般会选择对已有的仿真结果进行插值interpolating。
