HFSS和Designer协同仿真之Combline滤波器设计
录入：edatop.com 点击：

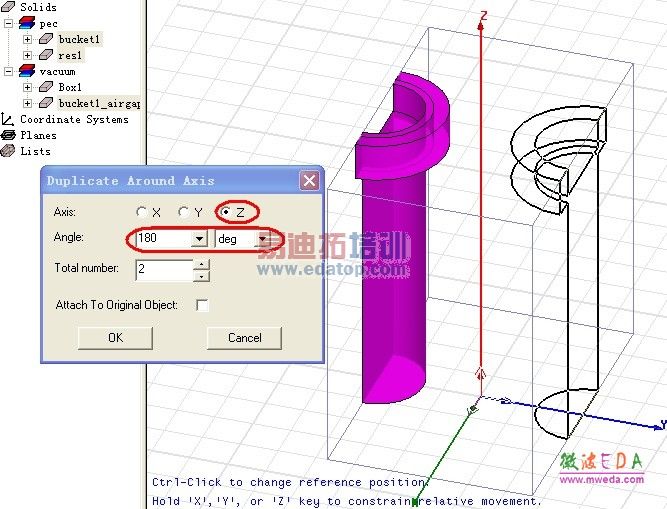

如此，图3 (c)的建模工作就完成了。在端口定义方面，可参照图3 (b)模型的waveport2 定义方法。在求解设置方面，图 3(c)也可采用和(b)模型相同的求解设置。
2) 在 HFSS 中进行基本单元的参数化扫描

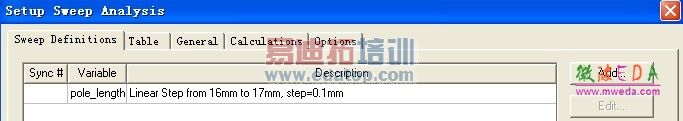

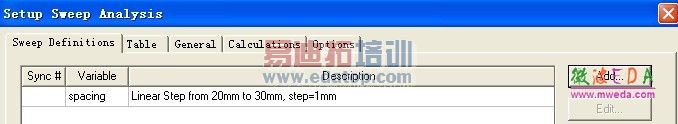

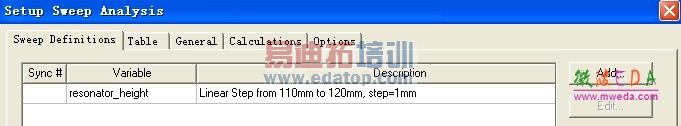

对于参数化扫描，HFSS 除了支持手工设置参数化扫描点的方式外，还可支持DOE （Design On Experience）的方式，后者可通过直接在数表中输入扫描点来自动生成相应的HFSS 参数化扫描设置，比较适合流程化的设计仿真。如前所述，我们可以分别对中间3 根金属棒的长度height2、两侧金属棒的长度height1、金属棒间的距离 S1 和 S2 以及辐射器与外侧金属棒间的距离pole-length 设置一系列参数化扫描。
这些参数化扫描的结果将为优化设计提供基础数据，而优化的过程则是在 Ansoft Designer 的电路设计中完成的。
