基于HFSS的微带阵列天线的设计

录入:edatop.com    点击:

3  HFSS 仿真设计结果及分析

3.1 HFSS仿真设计平台

HFSS 是Ansoft 公司推出的三维电磁仿真软件,是世界上第一个商业化的三维结构电磁场仿真软件,业界公认的三维电磁场设计和分析的电子设计工业标准。HFSS 软件拥有强大的天线设计功能,它可以计算天线参量,如增益、方向性、远场方向图剖面、远场3D 图和3dB 带宽。绘制极化特性,包括球形场分量、圆极化场分量、Ludwig 第三定义场分量和轴比。

使用 HFSS 可以计算:(1)基本电磁场数值解和开边界问题,近远场辐射问题;(2)端口特征阻抗和传输常数;(3)S 参数和相应端口阻抗的归一化S 参数;(4)结构的本征模或谐振解。而且,由Ansoft HFSS 和Ansoft Designer 构成的Ansoft 高频解决方案,是目前唯一以物理原型为基础的高频设计解决方案,提供了从系统到电路直至部件级的快速而精确的设计手段,覆盖了高频设计的所有环节。

edatop.com

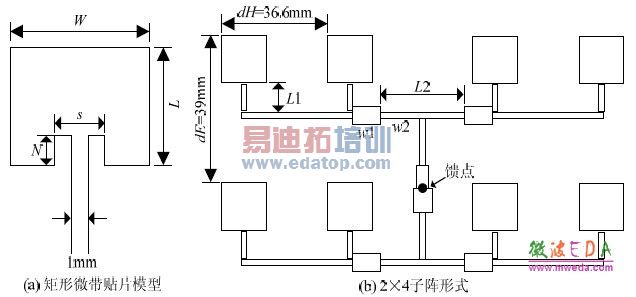

图2 插槽型微带贴片与子阵天线结构图

3.2  阵列天线的整体仿真

利用HFSS 进行微波无源器件及电路的设计大体经过物理建模、给模型参数赋予初值、运行仿真、参数调整优化等步骤。在进行计算机建模之前,需要经过详细的理论分析过程,利用微带天线工程设计的相关经验公式来确定相关尺寸数据,理论分析大体经历分析数据、全波仿真分析优化贴片尺寸、馈电网络设计等步骤。利用 HFSS 软件对由 RCL 馈电网络的2×4 微带子阵进行了仿真,建立的三维物理模型如图3 所示,通过数据后处理就可以得出全向电场方向图和全向增益方向图,分别如图4 和图5 所示。按照阵列天线方向图叠加原理和模块化的设计方法,可以得出4×24 结构微带阵列天线的整体E 面和H 面方向图,如图6 所示。

edatop.com


图3 2×4微带子阵列物理模型

edatop.com


图4 天线全向电场方向图

通过2×4 微带子阵的全向电场方向图和全向增益方向图可知,天线最大估计电场强度为5.5 V,天线最大估计增益为4 dB。从微带阵列天线的整体E 面和H 面方向图来看,H 面副瓣为-20.2 dB,3dB 宽度为3.7° ;E 面副瓣为-16.1dB,3 dB 宽度为20.7° ,满足工程上的设计要求。

edatop.com


图5 天线全向增益方向图

edatop.com


图6  整体结构E面和H 面方向图



4 结束语

本文利用电磁场EDA设计软件HFSS对微带阵列天线进行了研究和设计,分析了微带线馈电方式和同轴线馈电方式馈线传输损耗及其对天线方向图的影响,设计了一种基于同轴线馈电结构的多元矩形微带阵列天线。首先在HFSS程序设计环境里构建了2×4微带天线子阵的物理模型,得出了全向增益方向图等特性曲线。利用模块化的设计思想和方向图叠加原理构建了4×24结构的大型微带阵列天线,仿真结果表明,该阵列天线的各项参数指标满足工程设计要求,设计思想得到了很好的验证。
