HFSS仿真2×2线极化矩形微带贴片天线阵
录入：edatop.com 点击：
微带天线以其体积小、重量轻、低剖面等独特的优点，在通信、卫星电视接收、雷达、遥 感等领域得到广泛应用，它一般工作在100MHz-100GHz 宽广频域的无线电设备中，而矩形微带天线是微带天线最常用的辐射单元，它是一种谐振型天线，通常在谐振频率附近工作。 C 波段是频率在 4~8GHz 的无线电波，通常的上行频率范围为5.925~6.425GHz，下行频率范围为 3.7~4.2GHz。雷达天线具有将电磁波聚成波束的功能，定向地发射和接收电磁波 。
本实验采用 HFSS13.0 设计了一款工作于C 波段中心频率在5.75GHz 的矩形贴片线极化微带雷达天线阵列，根据理论经验公式初步计算出矩形微带贴片天线的尺寸，然后在HFSS13.0 里建模仿真，根据仿真结果反复调整天线的尺寸，对天线的结构进行优化，直到天线的中心频率为5.75GHz 为止。
1 单个侧馈贴片天线的仿真
1.1 矩形贴片天线的设计
介质板材为Rogers RT/duroid 5880，其相对介电常数εr =2.2，厚度 h=2mm，损耗角正切为0.0009。
在设计过程中，我们假设贴片、微带线的厚度t与基片厚度相比可以忽略不计，即t/ h<<0.005，在设计过程中，我们令t=0。
1.2 计算矩形贴片天线的尺寸
（1）矩形贴片的宽度
由 c=3.0×10e8m/s, f =5.75GHz，εr =2.2，可以计算出矩形微带天线贴片的宽度W=0.02062m=20.62mm
（2）有效介电常数εe
把 h=2mm，W=20.62mm，εr =2.2 代入，计算出有效介电常数εe=2.17
（3）辐射缝隙的长度
把h=2mm，W=20.62mm，εe =2.17 代入，可以计算出天线的辐射缝隙的长度delta_L=1.01mm
（4）矩形贴片的长度
把c=3.0×10e8m/s, f =5.75GHz，εr =2.2，delta_L =1.01mm 代入，可计算出天线矩形贴片的长度L=15.69mm。
（5）参考地的长度LG 和宽度WG 把 c=3.0×108m/s, f =5.75GHz，εe=2.17 代入，可算出导波波长
λg=35.42mm，LG=22.77mm，WG=27.70mm。

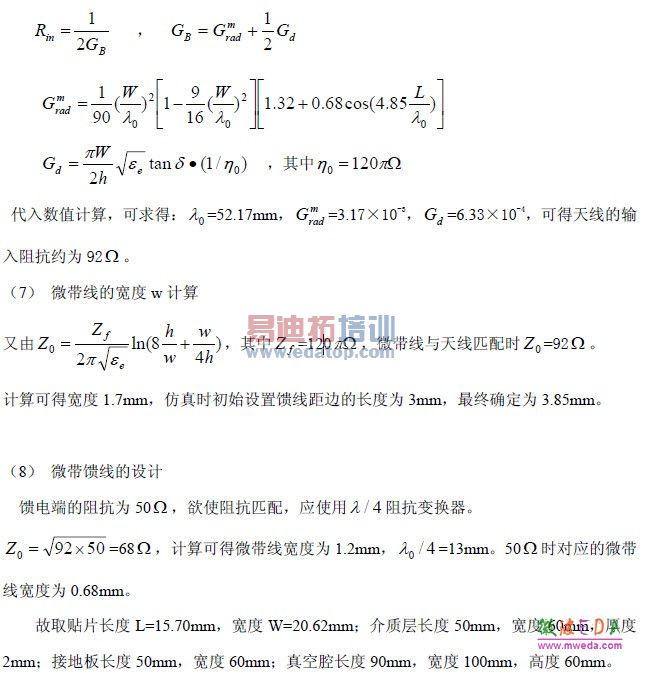

（6）估算天线的输入阻抗
由于介质板材Rogers RT/duroid 5880有一定的损耗，所以在计算微带天线的输入阻抗时，必须考虑介质损耗Gd，微带线造成的铜损忽略不计。
1.3 单个贴片天线的仿真结果
（1）单个贴片天线的设计模型

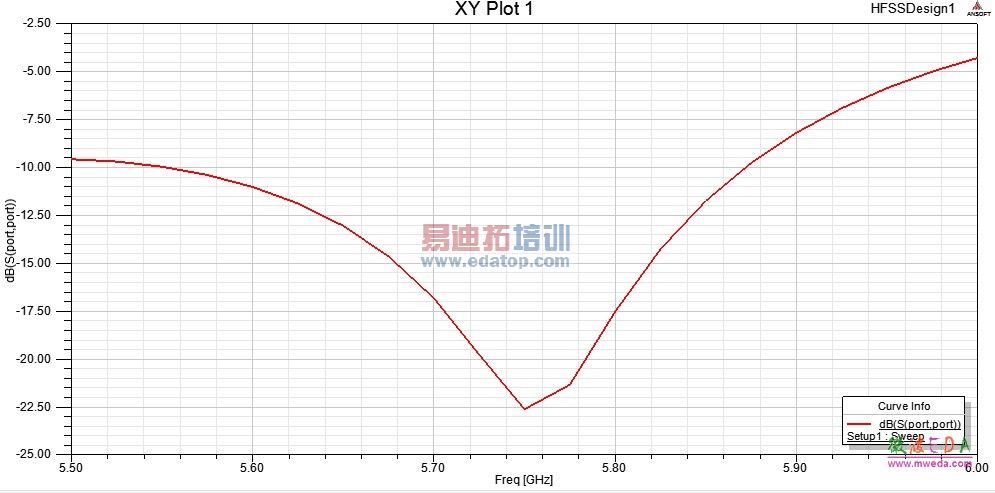

（2）反射系数 S11 仿真结果 可以看到，反射系数 S11 在 5.75GHz 时最小，为-22.5dB。

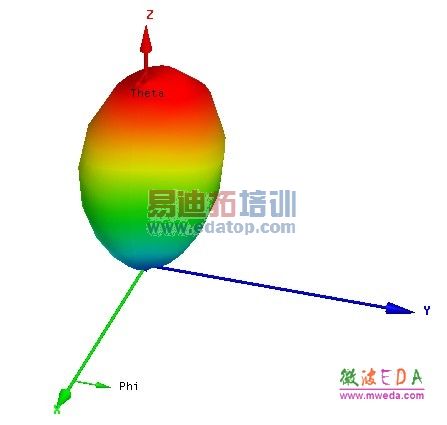

（3）三维增益方向图

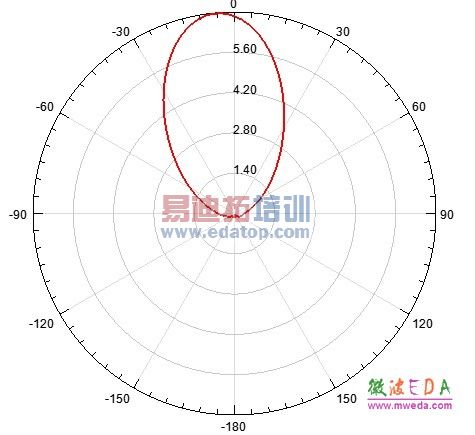

（4）E 平面方向图

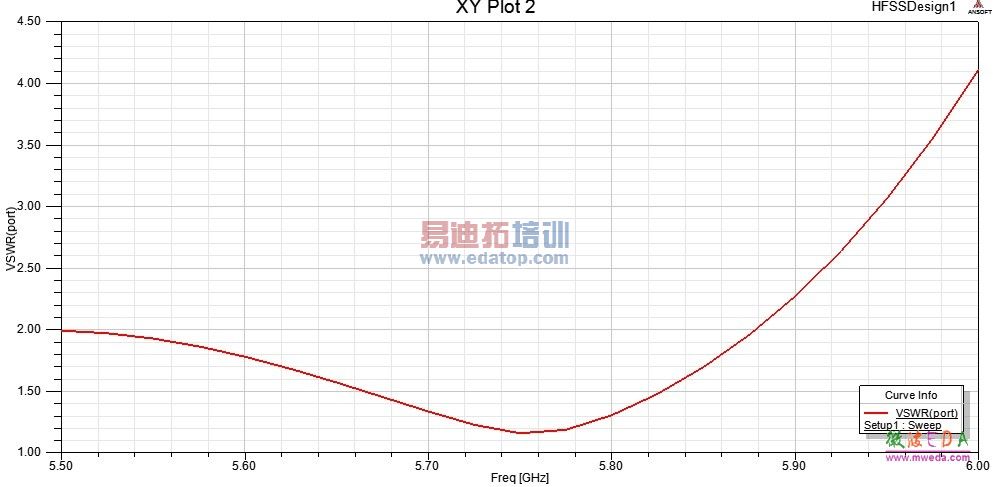

（5）驻波比VSWR
结合方向图和驻波比曲线，可以看出，对于单帖片天线，天线的增益较小，约为7dB；带宽较大，以 5.75GHz 为中心频率，在约260MHz 的范围内满足VSWR<2。
