2.2 天线反射参数的分析
在微波电路中，电压和电流由于高频特性的原因已经不能描述电路的特点，并且难以测量。为了表征微波电路的特性需要用能在微波频率下直接测量的散射参数。也简称S参数，具体到天线领域，由于只需要研究输入端口的情况，只需要散射参数的一种，就是S11参数，表示的是输入端口的反射和入射的比值。普通意义上的S11和电压驻波比VSWR是可以相互换算的，也就是说有时候S11和电压驻波比VSWR只需要观察一种就可以了，本文选择观察S11。通常S11在实际意义上不 仅可以表示输入功率的利用率，而且还可以根据不同频率下的S11观察元件的工作带宽。S11越小功率的利用率越大，一般取S11在-15dB以下。
本例中的微带天线是一种谐振天线，一般只能工作在谐振频率附近，频带比较窄。为了实际的需要，拓宽微带天线的带宽的研究是当今的一个发展方向。一般情况下介质板的厚度和介电常数是影响微带天线工作带宽的主要因素。本文通过增加使用空气介质层从而加大介质厚度，对工作带宽的拓宽起到了很好地效果。

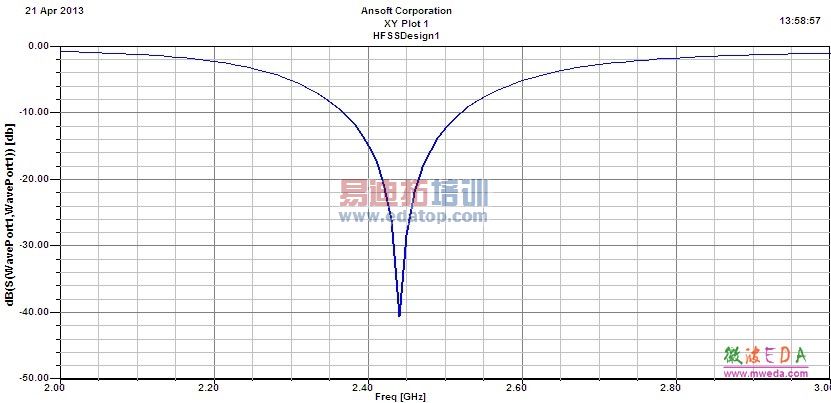

图2-5 单层一元天线S11参数

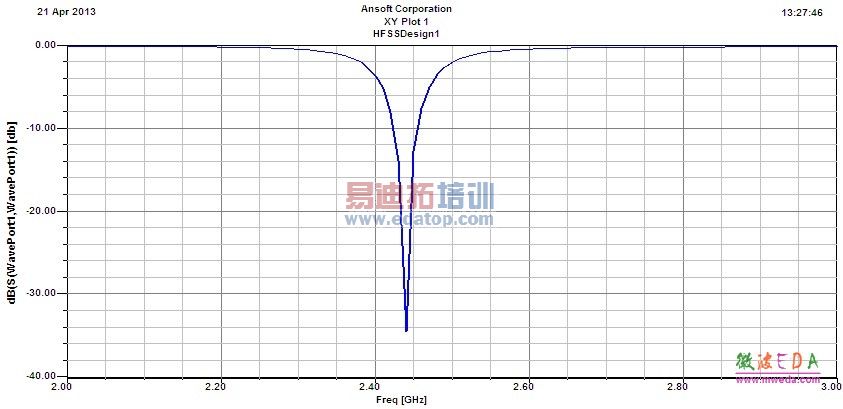

图2-6 双层阵列天线S11参数
