帮我分析一下HFSS结果图

我觉得第一个图应该是HFSS的计算过程，最底下那条线是达到收敛时停止的条件

多谢前面，但是希望还能有人给解答一下，希望得出一个比较明确的结论。

第一个图：横坐标对应迭代次数。可以看出一共计算了15次。每次计算时网格数会比上一次增加一些（增加多少看你设置了），纵坐标表示该次计算得出的S参数幅度值较上次改变了多少。如果最后几次计算结果是该值单调下降，说明趋于收敛；否则反之。
第二张图应该是增益。表示各方向增益，（不考虑损耗就是方向性系数）

第一个图：横坐标对应迭代次数。可以看出一共计算了16次。每次计算时网格数会比上一次增加一些（增加多少看你设置了），纵坐标表示该次得出的S参数矩阵各元素幅度值较上次的相对应量的改变量中的最大值。其中的红线是你设置的收敛判断线，当s的最大变化小于这判断标准时，系统就认为收敛。如果没有认为改动标准，系统默认判断线为0.02。

前面的两位说的队
建议楼主去看看相关教程

第一个图是迭代误差曲线图，横轴表示迭代次数，纵轴表示迭代误差，虚线表示迭代误差的变化，红线表示设定的迭代误差目标，当迭代误差小于设定的目标或者迭代次数大于设定的最多迭代次数时，求解过程结束。

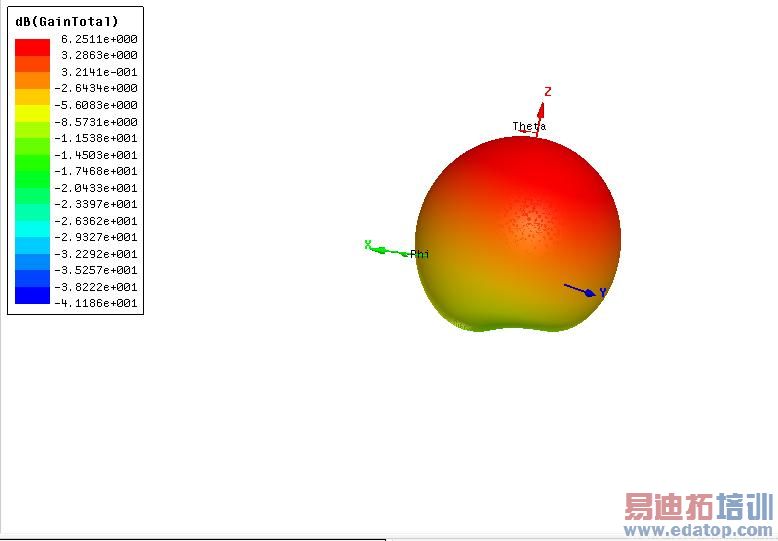

第二个图是3－D增益方向图，颜色从兰到红表示增益从小到大，参考左边的颜色与数值对应表格。

LZ仿真的什么天线阿，怎么感觉像个贴片出来的方向图，哈哈

解释的很清楚，学习喽
