3 仿真扫参及结果提取
3.1 仿真设置及参数扫描
建模完成后点击Draw > Cylinder选中后点击Assign Boundary > Radiation添加辐射边界air box，辐射边界的大小原则上为距离天线四分之一波长范围。 点击Analysis > setup 设置天线中心频率以及收敛精度，点击 sweep 设置扫频范围，完成设置过程。如需扫参，点击 Optimetrics > add > parametric 设置参数，进行扫参操作。
3.2 仿真结果提取
仿真完成后，提取仿真结果如下： 天线回波损耗曲线：点击 Result > Create Model Solution Data Report > Rectangular report 在 Catalog 中选 S parameter 设置生成结果如下图：
图 4 天线回波损耗

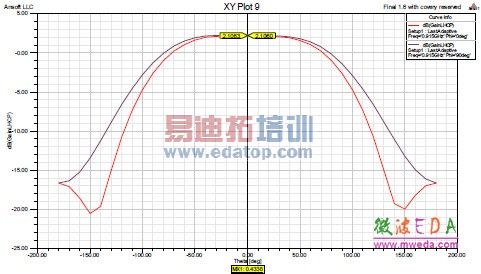

天线增益方向图：点击 Result > Create Far Fields Report > Rectangular plot 在 Catalog 中选Gain 设置生成结果如下图：
图5 天线仿真增益图

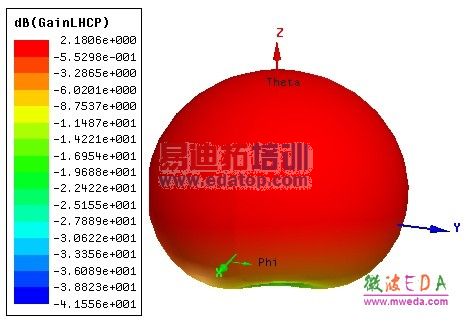

也可点击 Result > Create Far Fields Report > 3D polar plot 生成三维增益方向图。
图 6 天线三维增益方向图

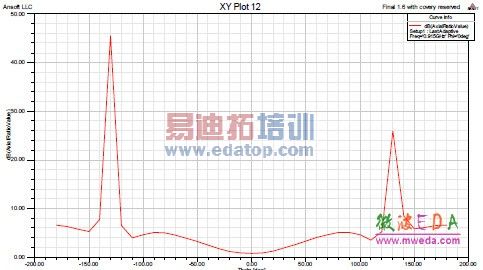

天线轴比曲线：点击 Result > Create Far Fields Report > Rectangular plot 在Catalog 中选 择 Axial Ratio，设置生成结果如下图：
图7 天线仿真轴比曲线
4 结论
本文详细介绍了基于Ansoft HFSS 的圆极化四臂螺旋天线的设计建模以及仿真过程。清晰地描述了具体的建模以及仿真参数设置方法，并给出了仿真结果曲线，完成了天线的建模、仿真、参数设置、仿真结果提取等几个步骤。为Ansoft HFSS 软件的初学者以及天线爱好者提供参考。
