HFSS仿真天线如何在缝隙处加port
录入：edatop.com 点击：

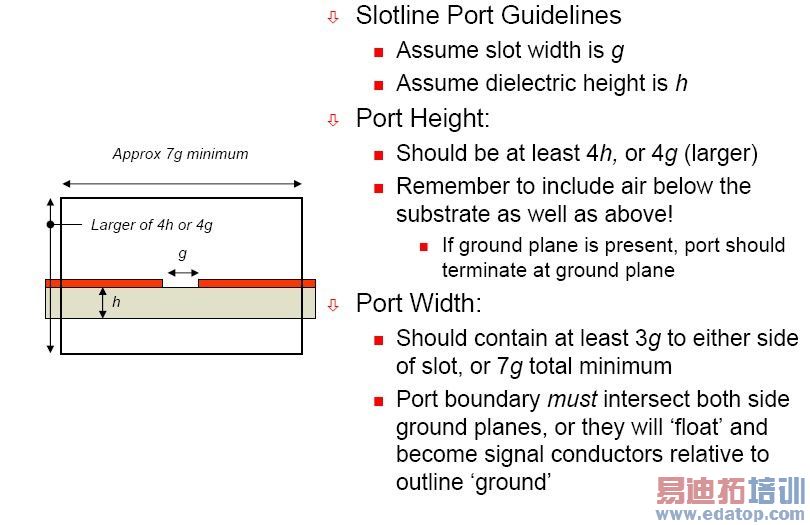

如下图1：是贾宝富老师PPT上设定缝隙port的方法，请问该方法设定的port是waveport还是lumpport，还是二者均可呢？

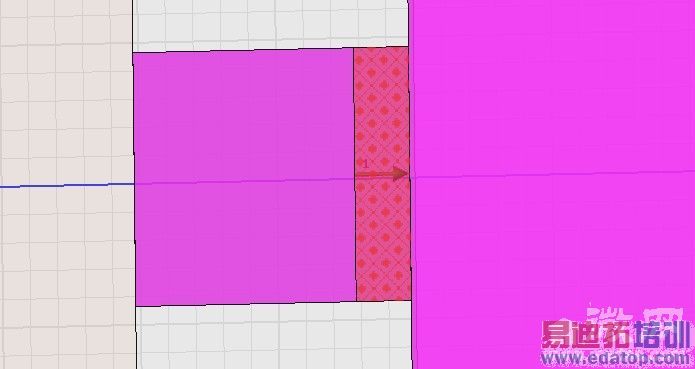

如下图2：是本人正在仿真的天线，若在缝隙处加水平或垂直的port，回波损耗结果均不同，而随着port的尺寸的改变，回波损耗也是不断的变化（天线结构无变化，只改port尺寸），请高手指点到底该缝隙处如何加port？不胜感激！

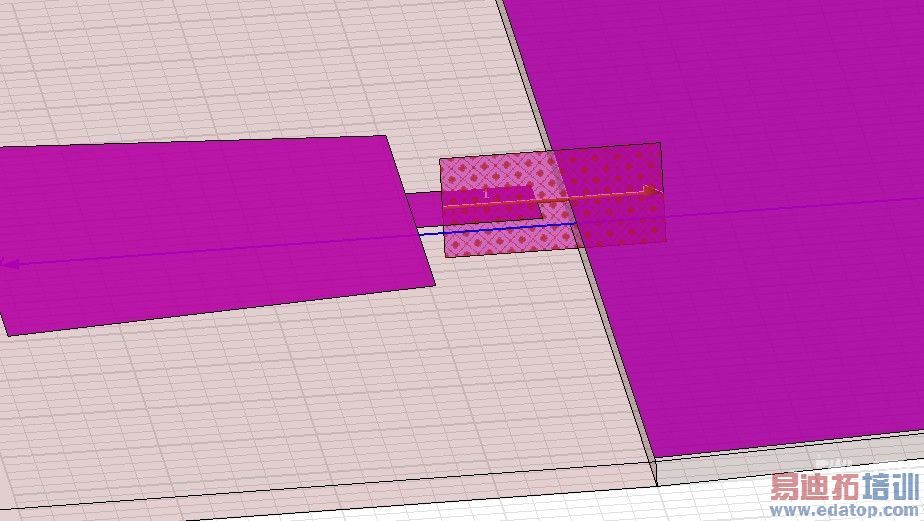

图2：设计的印刷单极化天线，铜箔（粉红色）在PCB的同一面上，左边是馈线，右边是接地板。
如下图2：是本人正在仿真的天线，若在缝隙处加水平或垂直的port，回波损耗结果均不同，而随着port的尺寸的改变，回波损耗也是不断的变化（天线结构无变化，只改port尺寸），请高手指点到底该缝隙处如何加port？不胜感激！
图2：设计的印刷单极化天线，铜箔（粉红色）在PCB的同一面上，左边是馈线，右边是接地板。
1.该端口是波导端口
2.看不清你的图，还是给个立体图要好一些，或者上传你的文件也可以
能看清楚吗？粉红色的是在同一水平面上，中间有一缝隙（无铜箔），所加的port是我按照贾老师的方法设定的，port为lumpport，处在微带线的正中间，这样加port对吗？非常感谢！
