HFSS FEBI技术进行弹上缝隙阵天线仿真分析

录入:edatop.com    点击:

2.2 Ku 波段缝隙线阵天线的设计

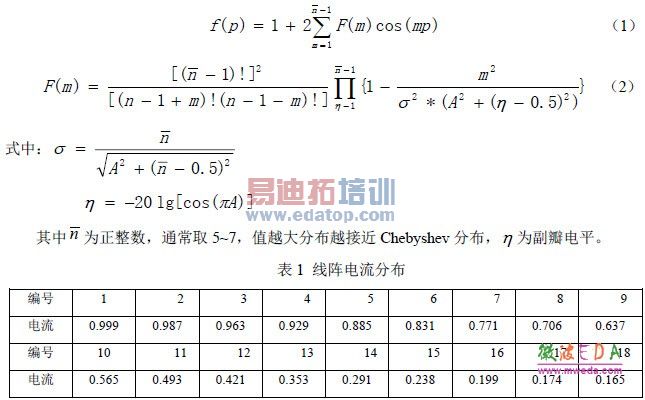

采用的天线为36个缝隙的单边开缝的缝隙阵列,口径场分布采用设计副瓣电平-35dB、N 为6 的Taylor 分布。根据式(1)、(2)可以求解出36 元阵的电流分布见表1。同时Taylor 线阵具有中心对称特性,处理电流分布可以仅计算原线阵的一半。

edatop.com

根据电流分布可以进一步计算得出天线的方向图,得出波束宽度、副瓣电平等信息。从图1可以得出该天线主波束倾角58°,3dB 波束宽度4°,前后副瓣电平均在-35dB 以下。在具体设计中考虑到加工等工程实现性因素,天线缝隙直接采用圆头等长缝隙,尺寸为9mm × 1mm ,在这种情况下,缝隙间耦合等影响天线性能的因素均没有考虑,是一种工程与性能兼顾折中的做法。

图2 H 面方向图(设计值)

3 天线数值仿真

3.1 仿真模型

考虑到实际应用环境的影响,模型分三种,一种为自由空间,直接考核缝隙线阵各项指标,第二步将天线安装到舱体上,考核舱体等外部环境对缝隙线阵性能的影响,第三步将两个缝隙线阵放置在舱体轴向上,了解干涉区等方向图情况。图3 模型中使用wave port,同时材料设置成aluminum。

edatop.com


图3 缝隙线阵模型

edatop.com


图4 仿真方向图(不带舱)

图4 中仿真数据基本可以看到天线增益在使用aluminum 后有一定衰减,主要为介质损耗,在与主峰相反的方向有一个很强的信号,主要是由于反射波在辐射阵面形成了一个与主峰成180°关系的栅瓣,在实际情况中由于在终端安装吸收负载,发射波很小,该栅瓣将会与副瓣处在同一电平值。同时也可以看出没有考虑互耦等影响,天线副瓣比较高,比实际设计值高出5dB 左右。
