HFSS设计手机中的缝隙天线
录入：edatop.com 点击：
实际测试结果如图 8、9、10 所示，该手机因为是翻盖机，所以S11 要兼顾开合盖。匹配之后的阻抗接近50 欧姆。

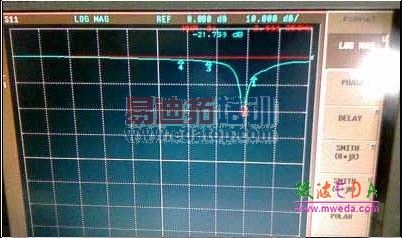

图8 S11
图9 VSWR<2

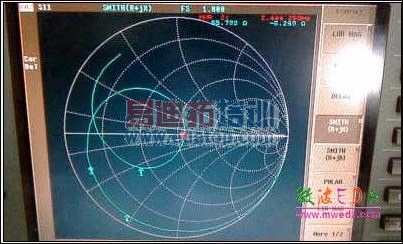

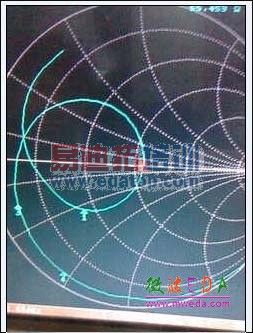

图10 匹配后的阻抗
3D 暗室测试的无源效率如图11、12 所示，包括开合盖。

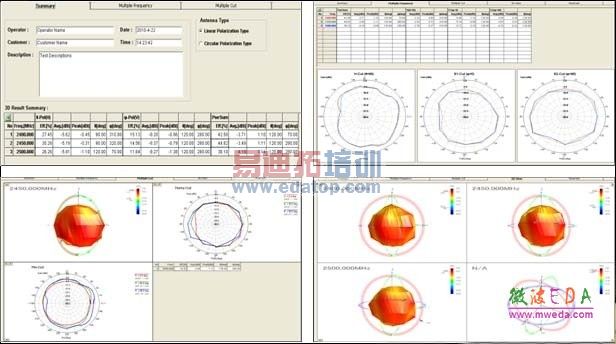

图11 开盖效率45%

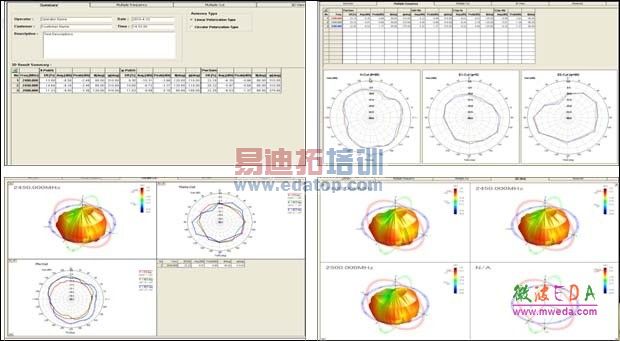

图12 合盖效率25%
实际使用效果：清晰通话最远距离45 米，有些方向通话会少2 米左右。传输文件的距离会更远。
4 结论
HFSS 作为一款计算准确的仿真软件，在现代天线设计中具有很好的指导分析作用。通 过的HFSS 软件的设计分析，缝隙天线大量使用在了我司的手持设备中，为企业节约了大量的成本。
